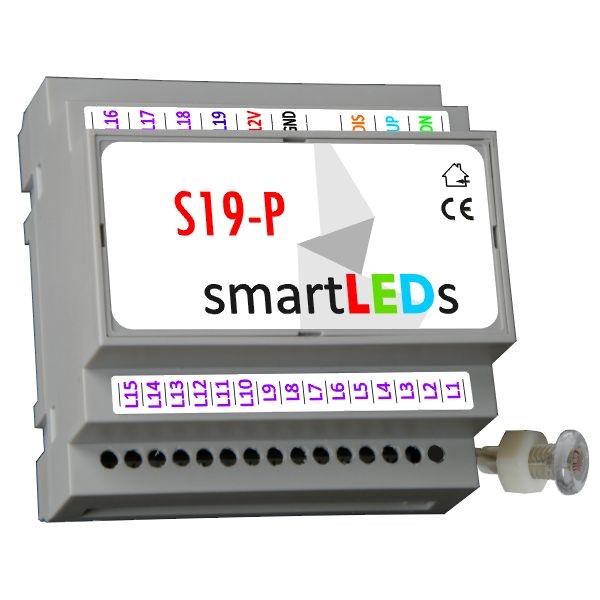

Sterownik schodowy LED S19-P Premium Fala świetlna

Sterownik schodowy LED S19-P Premium z efektem fali świetlnej

Inteligentny sterownik schodowy S19-P Premium to kontroler umożliwiający uzyskanie efektu fali świetlnej. Przeznaczony jest do efektowanego oświetlenia schodów, ścieżek, podjazdów czy parkingów przy wykorzystaniu taśmy LED lub oprawek schodowych. Sterownik schodowy LED S19 Premium ma możliwość podziału oświetlenia od 3 do 19 grup, które będą kolejno włączane i wyłączane. W wersji Premium mamy również wbudowany konfigurator 19 parametrów pracy sterownika. Inteligentny automat schodowy LED S19-P pełni funkcję automatycznego włącznika oświetlenia na określony czas. Sterownik  realizuje efekt fali świetlnej LED, tzn. kolejnego i płynnego włączania poszczególnych podłączonych grup oświetlenia.

Efektowna, płynna fala świetlna LED
Efekt „rozmycia”: przesunięcie i nakładanie się w czasie rozjaśniania/ściemniania kolejnych lamp (kolejne lampy zaczynają rozpalać się, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności). Kolejne zapalanie oraz gaszenie: lampa po lampie; do wyboru: przyspieszanie, zwalnianie lub ze stałym krokiem.

Płynność zapalania/gaszenia:

• stopniowe rozjaśnianie lub ściemnianie każdej lampy
• 7 poziomów płynności fali świetlnej do wyboru

Najważniejsze funkcje sterownika schodowego S19 Premium:

• Funkcja włącznika pełnego oświetlenia na określony czas
• Funkcja fali świetlnej
• Funkcja podświetlenia lamp w stanie czuwania po zmierzchu
• Funkcja ściemniacza: ustawienie maksymalnej jasności w stanach aktywnym i czuwania (osobno dla lampy Master)
• Funkcja lampy Master (do podświetlenia ogólnego lub poręczy)
• Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
• Funkcja ostrzegania przed zgaszeniem świateł (mrugnięcie, wędrujące wygaszenie itp.)
• Funkcja przedłużenia świecenia
• Funkcja blokowania świecenia w dzień przez wbudowany wyłącznik zmierzchowy. Sonda światła do instalacji wewnątrz (w rejonie schodów) lub na zewnątrz.

Funkcja ostrzegania przed zgaszeniem świateł (opcja)

• Przygaszenie wszystkich lamp, mrugnięcie
• Migotanie (bardzo szybkie, szybkie, średnio szybkie lub wolne)
• Bujanie, huśtanie (wahadłowe wygaszanie jednej lub dwóch lamp)

Funkcja lampy Master (opcja)

• Jedna lub dwie ostatnie lampy mogą pełnić funkcję lampy Master np. do podświetlenia poręczy lub do oświetlenia ogólnego
• Lampa Master jest zapalana jako pierwsza, a gaszona jako ostatnia
• Dla lampy Master można zdefiniować inne jasności świecenia i podświetlenia niż dla pozostałych lamp

Automat schodowy S19-P Premium - działanie

W czasie oczekiwania sterownik S19 Standard realizuje (obligatoryjnie) delikatne podświetlenie lamp o wartości 2% maksymalnej jasności. Po pojawieniu się osoby na schodach i wykryciu jej przez czujnik ruchu (Alfa lub Delta) sterownik przechodzi do stanu aktywnego, w którym występują fazy: zapalania, świecenia, ostrzegania (opcjonalnie) i gaszenia oświetlenia. ełne oświetlenie jest włączane kolejno, lampa po lampie (fala świetlna) zgodnie z kierunkiem poruszania się po schodach, a po czasie określonym przez parametr Czas świecenia jest kolejno gaszone lub przygaszane do ustalonej wartości podświetlenia, w kierunku zgodnym lub odwrotnym do kierunku zapalania. W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie (z możliwością regulacji płynności w 7-stopniowej skali), a w przypadku lamp nieściemnialnych – skokowo. Dostępna jest funkcja ostrzegania przed zgaszeniem oświetlenia. Dwie ostatnie lampy mogą pełnić funkcję lampy Master – do oświetlenia ogólnego lub poręczy. Po podłączeniu załączonej sondy światła działanie sterownika może być blokowane w dzień przez wbudowany wyłącznik zmierzchowy (lampy są zgaszone).

Parametry techniczne:

• Obciążenie prądowe wyjść: 19 x 2A
• Duża sterowana moc wyjściowa: 19 x 48W (przy 24V zasilania lamp)
• Dwa wejścia sterujące UP i DN, aktywowane ręcznie (dowolne łączniki bezpotencjałowe typu przycisk), automatycznie (np. 2 czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub w sposób mieszany.
• Wejście DIS do podłączenia  sondy światła (ewentualnie programowalnego zegara astronomicznego)
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)
• Dopracowany algorytm gwarantujący prawidłowość działania niezależnie od sposobu aktywacji sterownika (czujniki ruchu, przyciski itp.), liczby osób poruszających się po schodach i kierunku ich ruchu
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe

Sterownik schodowy S19-P - 19 parametrów pracy

Automat schodowy S19-P został wyposażony rozbudowany konfigurator, który umożliwia dopasowanie działania do upodobań użytkownika poprzez zmianę (wstępnie ustawionych) 19 parametrów konfiguracyjnych. Przykładowo, możliwe jest: (1) zmiana jasności podświetlenia w stanie spoczynku lub wyłączenie podświetlenia poprzez zmianę parametru Podświetlenie (2) zapalanie i/lub gaszenie równoczesne poprzez ustawienie wartości parametrów Czas zapalania i/lub Czas gaszenia na wartość 0 (3) wyłączenie funkcji ostrzegania poprzez ustawienie parametru Liczba ostrzeżeń na wartość 0, (4) zmiana progu jasności dla wyłącznika zmierzchowego poprzez ustawienie parametru Wejście DIS, itd.

Parametry instalacji:

• Liczba lamp (3-19)
• Lampa Master (brak, ściemnialna, nieściemnialna, zapalana razem z pierwszą lub przed pierwszą lampą)
• Poziom aktywny wejść (zero, jeden)
• Wejście DIS (blokuj, odblokuj, przerzucaj, S1-S10 (progi jasności dla sondy światła))
• Wydłużona filtracja wejść (NIE, TAK)

Parametry fali świetlnej:

• Płynność (0-7)
• Czas zapalania (0s-24s)
• Czas świecenia (0s-240s)
• Czas gaszenia (0s-24s)
• Typ kroku (zwalnia, stały, przyspiesza)
• Kierunek gaszenia (wstecz, zgodny)

Parametry ściemniacza:

• Jasność  (20%-100%)
• Podświetlenie (0%-90%)
• Jasność Master (20%-100%)
• Podświetlenie Master (0%-100%)

Parametry funkcji ostrzegania:

• Liczba ostrzeżeń (0-7)
• Typ ostrzeżeń (mrugnij, piko, nano, mikro,mili, bujaj, huśtaj)
• Czas ostrzeżenia (0s-24s)
• Czas oczekiwania (0s-24s)

Sterownik schodowy z wyłącznikiem zmierzchowym S19 Premium

• Blokowanie świecenia lamp w dzień
• Montaż sondy możliwy zarówno  na zewnątrz jak i wewnątrz domu w rejonie schodów (Sterownik jest inteligentny – nie blokuje się od oświetlenia, które sam załączył, co jest istotną zaletą wobec zewnętrznych automatów zmierzchowych, których sondy światła muszą być instalowane na zewnątrz pomieszczeń, w miejscu nieoświetlanym sztucznym światłem). Sondę światła należy podłączyć do wejścia DIS sterownika.
• 10 progów jasności (do wyboru) dla sondy światła

Zamiast sondy światła do wejścia DIS można podłączyć inne urządzenie (np.wyłącznik lub zegar astronomiczny) lub bezpotencjałowe wyjście dowolnego systemu inteligentnego domu
