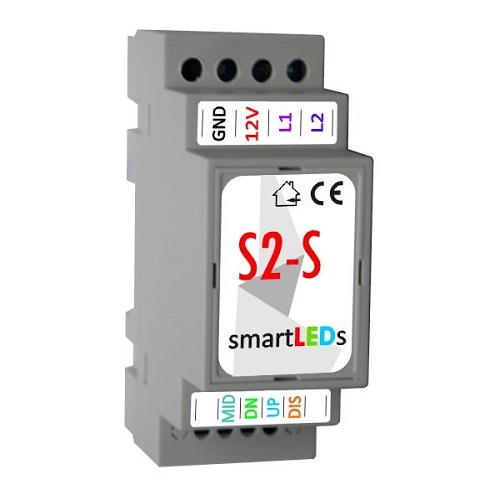

Sterownik LED schodowy Standard S2-S - Równocześnie
Sterownik schodowy Standard S2-S to inteligentny kontroler przeznaczony do sterowania oświetleniem LED 12V i 24V. Najczęściej wykorzystywany jest przy oświetleniu klatek schodowych, ścieżek, podjazdów czy parkingów. Ma możliwość sterowania dwoma grupami lamp i równoczesnego włączania i wyłączania ich oświetlenia. Sterownik LED Standard S2-S najczęściej wykorzystywany jest jak automat schodowy z funkcją podświetlenia poręczy lub oświetlenia ogólnego.
Sterownik S2-S Standard - zasada działania
Automat schodowy S2-S steruje dwoma wyjściami L1 i L2, gdzie L1 charakteryzuje się z zwiększonym maksymalnym obciążeniem prądowym (8A), umożliwiając podłączenie grupy równolegle połączonych taśm LED lub opraw schodowych, natomiast drugie wyjście (L2) o maksymalnym obciążeniu prądowym (2A) działa w trybie lampy Master do podłączenia oświetlenia ogólnego lub poręczy. Oświetlenie L2 jest zapalane razem z grupą L1, a wyłączane po L1. Po zmierzchu, w stanie czuwania sterownika,oświetlenie L1 jest delikatnie podświetloea na 2% maksymalnej jasności, a oświetlenie L2 jest wyłączone. Po pojawieniu się osoby na schodach sterownik przechodzi do stanu aktywnego i włącza oświetlenie obu grup RÓWNOCZEŚNIE. Po ustalonym czasie świecenia oświetlenie L1 jest automatycznie przygaszane do wartości podświetlenia 2%, a po chwili jest wyłączane oświetlenie L2. W przypadku opraw ściemnialnych włączanie i wyłączanie każdej lampy odbywa się płynnie (stopniowa zmiana jasności), a w przypadku opraw nieściemnialnych – skokowo. Blokowanie działania sterownika w dzień może odbywać się przez wejście DIS sterownika za pomocą przycisku, zewnętrznego automatu zmierzchowego lub zegara astronomicznego (do kupienia osobno), sterownik nie reaguje wtedy na wejścia sterujące (czujniki ruchu, przyciski), a lampy są zgaszone. Sterownik S2-S to ekonomiczna wersja sterownika schodowego S2-P (Premium).
Funkcja lampy Master
- Lampa L2 pełni funkcję lampy Master np. do podświetlenia poręczy lub do oświetlenia ogólnego
- Lampa Master jest zapalana razem z grupą lampą L1, a gaszona po lampie L1 (Czas gaszenia =1s)
- Lampa Master (L2) jest wygaszona w stanie czuwania (w odróżnieniu od grupy lamp L1, która ma ustaloną na stałe wartość podświetlenia równą 2% maksymalnej jasności).
Automat schodowy S2-S - właściwości
Liczba sterowanych grup oświetlenia: 1-2
Styl zapalania/gaszenia: RÓWNOCZEŚNIE
Obciążenie prądowe wyjść: 8A (L1) + 2A (L2)
Duża sterowana moc wyjściowa: 240W (przy 24VDC zasilania lamp)
Trzy wejścia sterujące UP, DN i MID, aktywowane ręcznie (dowolne łączniki bezpotencjałowe typu przycisk), automatycznie (np. czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub w sposób mieszany.
Do sterownika schodowego S2-S można podłączyć równolegle praktycznie dowolną liczbę przycisków lub czujników ruchu ALFA i czujników ruchu DELTA. Możemy bez najmniejszego problemu wykorzystać go również do oświetlenia wielopoziomowych klatek schodowych.
Wejście DIS do blokowania działania sterownika w dzień przez wyłącznik, zewnętrzny automat zmierzchowy lub programowalny zegar astronomiczny (do kupienia osobno), ewentualnie przez bezpotencjałowe wyjście dowolnego systemu Inteligentny Dom.
Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)
Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe
Sterownik schodowy S2-S - konfiguracja
Automat schodowy S2-S posiada prosty konfigurator, umożliwiający zmianę 2 parametrów konfiguracyjnych:
Pozostałe parametry działania sterownika S2-S są przyjęte optymalnie dla większości zastosowań i odpowiadają następującym wartościom parametrów modelu S2-P (Premium):
Czas zapalania = 0s; Czas gaszenia = 1s; Kierunek gaszenia = ZGODNY; Jasność = 100%; Podświetlenie = 2%; Jasność Master= 100%; Podświetlenie Master= 0%; Lampa Master = „ŚCIEM-R” lub „SKOK-R” (w zależności od wartości parametru Ściemnialność lamp); Liczba ostrzeżeń = 0; Typ kroku = STAŁY; Płynność = 5; Poziom aktywny = ZERO; Wejście DIS = BLOKUJ; Wydłużona filtracja wejść= NIE.
W modelu Standard nie ma możliwości zmiany wartości tych parametrów.
Funkcje sterownika schodowego model Standard
- Funkcja włącznika pełnego oświetlenia na określony czas
- Funkcja podświetlenia grupy lamp L1 w stanie czuwania po zmierzchu na 2% maksymalnej jasności
- Funkcja lampy Master (L2) do podświetlenia ogólnego lub poręczy
- Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
- Funkcja przedłużenia świecenia
- Funkcja blokowania świecenia w dzień przez wyłącznik, zewnętrzny automat zmierzchowy lub programowalny zegar astronomiczny (do kupienia osobno), ewentualnie bezpotencjałowe wyjście dowolnego systemu inteligentnego domu
