Sterownik schodowy LED Sigma z modułem czasowym 12V/230V

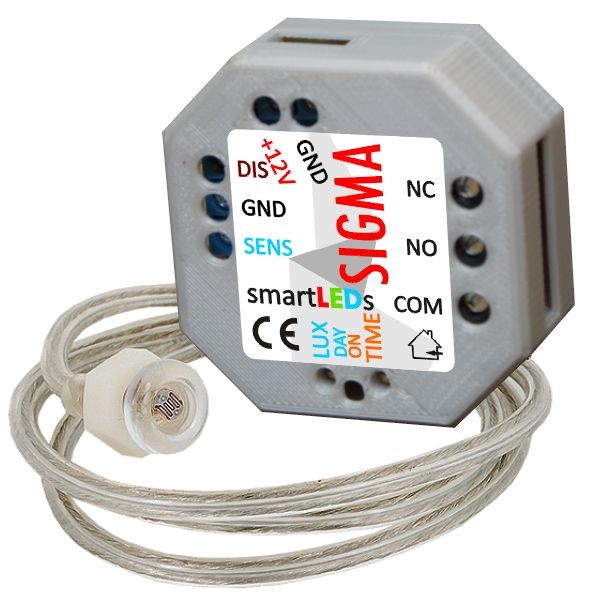

Moduł czasowy Sigma z wyłącznikiem zmierzchowym i sondą światła

Sterownik schodowy Sigma z modułem czasowym służy do włączania czasowego dowolnego typu oświetlenia przez przekaźnik wyjściowy. Najczęściej wykorzystywany jest w oświetleniu schodowym i podłączamy do niego taśmy LED lub oprawy schodowe. Jego praca zaczyna się po podaniu sygnału wejściowego przez czujnik ruchu Alfa lub czujnik ruchu Delta. W tym momencie nasze światła schodowe uruchomią się na określony, wybrany przez nas okres czasu. Moduł czasowy Sigma to uniwersalne urządzenie, które będziemy mogli podłączyć do oświetlenia zasilanego bezpiecznym i niskim napięciem 12V-24V lub standardowym prądem 230V.

Sterownik schodowy Sigma - zasada działania

Moduł czasowy Sigma po otrzymaniu sygnału wejściowego masy GND powoduje przejście sterownika w stan włączenia i przełączenie przekaźnika wyjściowego na ustalony czas. Ponowne pojawienie się stanu aktywnego w czasie, gdy moduł czasowy jest w stanie włączenia, powoduje ponowne rozpoczęcie odmierzania czasu (przedłużenie stanu włączenia). Do aktywacji wejścia SENS modułu SIGMA mogą być stosowane dowolne urządzenia z wyjściem bezpotencjałowym (przyciski, przekaźniki), urządzenia z wyjściem typu otwarty kolektor NPN (OC) np. czujniki odległości i ruchu ALFA/DELTA, a także urządzenia z wyjściem cyfrowym TTL. Funkcja wyłącznika zmierzchowego umożliwia blokadę działania modułu w dzień.

Moduł czasowy 12V/230V Sigma - najważniejsze właściwości

• Wejście aktywowane sygnałem zwarcia do masy GND
• Regulacja czasu włączenia: płynnie w 12 przedziałach (potencjometr wieloobrotowy „TIME”)
• Regulacja progów jasności wyłącznika zmierzchowego: płynnie na 10 poziomach (potencjometr wieloobrotowy „LUX”)
• Funkcja przedłużania czasu włączenia
• Sygnalizacja blokady (niebieska dioda LED „DAY”)
• Sygnalizacja włączenia (pomarańczowa dioda LED „ON”)

Montaż modułu Sigma

Moduł czasowy Sigma przeznaczony jest do montażu w puszce lub skrzynce instalacyjnej (puszka nie wchodzi w skład zestawu)

• Obudowa przystosowana do montażu w standardowych puszkach
• instalacyjnych o średnicy 60mm
• Łatwy montaż elektryczny (listwy zaciskowe)

Wbudowany wyłącznik zmierzchowy z sondą światła

• Blokowanie świecenia lamp w dzień
• Montaż sondy możliwy zarówno  na zewnątrz jak i wewnątrz domu w rejonie schodów (Czujnik jest inteligentny – nie blokuje się od oświetlenia, które sam załączył, co jest istotną zaletą wobec zewnętrznych automatów zmierzchowych, których sondy światła muszą być instalowane na zewnątrz pomieszczeń, w miejscu nieoświetlanym sztucznym światłem). Sondę światła należy podłączyć do wejścia DIS modułu SIGMA.
• Próg jasności wyłącznika zmierzchowego regulowany płynnie na 10 poziomach

UWAGA: Zamiast sondy światła do wejścia DIS można podłączyć inne urządzenie (np.wyłącznik lub zegar astronomiczny) lub bezpotencjałowe wyjście dowolnego systemu Inteligentny Dom.
