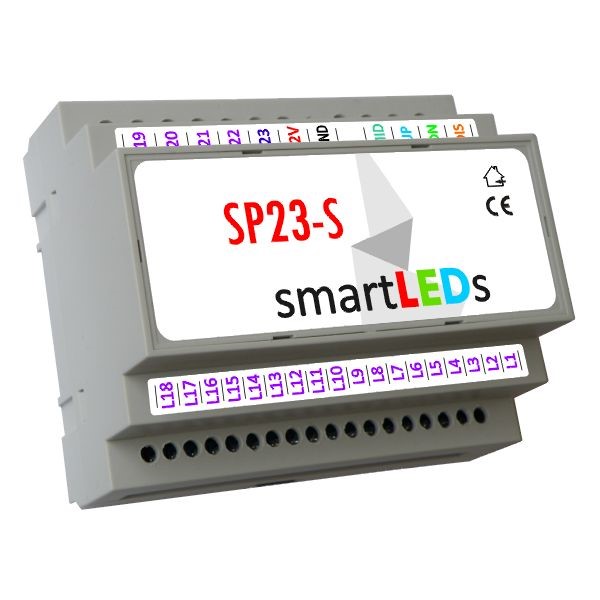

Sterownik schodowy LED SP23-S Standard z obsługą półpiętra
Automat schodowy SP23-S to sterownik przeznaczony do efektownej sterowania oświetleniem LED na schodach. Podłaczymy do niego taśmy Ledowe lub oprawki schodowe przeznaczone do instalacji 12V lub 24V. Sterownik schodowy LED SP23-S ma możliwość sterowania aż 23 grupami oświetlenia z efektem kolejno płynnie włączanych i wyłączanych stref oświetlenia. Dodatkowo, wersja SP23-3 ma możliwość obsługi półpietra (posiada 3 wejścia sterujące: UP, DN i MID), a także wbudowany konfigurator 4 parametrów działania.
Efektowna, płynna fala świetlna LED
- Efekt „rozmycia”: przesunięcie i nakładanie się w czasie rozjaśniania/ściemniania kolejnych lamp (kolejne lampy zaczynają rozpalać się, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności)
- Kolejne zapalanie oraz gaszenie: lampa po lampie, ze stałym krokiem
- Płynność zapalania/gaszenia: stopniowe rozjaśnianie lub ściemnianie każdej lampy
Najważniejsze funkcje sterownika schodowego:
- Funkcja włącznika pełnego oświetlenia na określony czas
- Funkcja fali świetlnej
- Funkcja podświetlenia lamp w stanie czuwania po zmierzchu na 2% maksymalnej jasności (Uwaga: w sterowniku SP23-S nie ma możliwości wyłączenia podświetlenia; taką możliwość posiada sterownik SP23-P)
- Funkcja obsługi ruchu generowanego z półpiętra schodów
- Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
- Funkcja przedłużenia świecenia
- Funkcja blokowania świecenia w dzień przez zewnętrzny automat zmierzchowy lub programowalny zegar astronomiczny (do kupienia osobno).
Funkcja obsługi półpiętra
Sterownik SP23-S Standard ma unikalną na rynku funkcję obsługi ruchu zainicjowanego z półpiętra schodów. Jeżeli na półpiętrze znajduje się wyjście z jakiegoś pomieszczenia, to przycisk lub czujnik, umieszczony obok tego wyjścia, należy podłączyć do wejścia MID sterownika oraz przy pomocy konfiguratora ustawić parametr Liczba lamp 1. poziomu na wartość odpowiadającą liczbie lamp do półpiętra. Po aktywacji sterownika oświetlenie włączą się kolejno w górę i w dół począwszy od półpiętra, a po pewnym czasie zgasną zaczynając od dołu schodów w kierunku do góry.
Automat schodowy LED SP23-S Standard - zasada działania
W stanie oczekiwania sterownik LED SP23-S delikatnie podświetla podłączone lampy do wartości 2% maksymalnej jasności. Po pojawieniu się osoby na schodach (wykryciu ruchu przez czujnik ruchu Alfa lub czujnik ruchu Delta) sterownik SP23-S przechodzi do stanu aktywnego, w którym występują fazy: zapalania, świecenia i gaszenia. Pełne oświetlenie jest włączane kolejno, lampa po lampie (fala świetlna) zgodnie z kierunkiem poruszania się po schodach. Jeśli zostały aktywowane oba wejścia UP i DN, lampy są zapalane z obu stron. Jeśli jest włączona funkcja obsługi półpiętra i zostanie aktywowane wejście MID, zapalanie następuje lampa po lampie, w górę i w dół, począwszy od półpiętra. Po czasie świecenia określonym przez parametr Czas świecenia, oświetlenie jest przygaszane do wartości podświetlenia 2%, w kierunku zgodnym do kierunku zapalania. W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie, a w przypadku lamp nieściemnialnych – skokowo. Funkcja ostrzegania przed zgaszeniem świateł jest niedostępna. Blokowanie działania sterownika w dzień może odbywać się przez zewnętrzny automat zmierzchowy lub programowalny zegar astronomiczny (do kupienia osobno). Dopracowany algorytm sterownika gwarantuje prawidłowość działania niezależnie od sposobu aktywacji sterownika (czujniki ruchu, przyciski itp.), liczby osób poruszających się po schodach i kierunku ich ruchu.
Parametry techniczne:
- Obciążenie prądowe wyjść: 23 x 2A
- Duża sterowana moc wyjściowa: 23 x 48W (przy 24V zasilania lamp)
- Trzy wejścia sterujące UP, DN i MID, aktywowane ręcznie (dowolne łączniki bezpotencjałowe typu przycisk), automatycznie (np. 3 czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub w sposób mieszany.
- Wejście DIS do podłączenia zewnętrznego automatu zmierzchowego lub programowalnego zegara astronomicznego (do kupienia osobno).
- Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)
- Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe
Konfiguracja SP23-S Standard
Sterownik SP23-S posiada prosty konfigurator, umożliwiający zmianę 4 parametrów konfiguracyjnych takich jak:
- Liczba grup lamp 3-23
- Liczba grup lamp 1 poziomu: 1-23
- Ściemnialność oświetlenia: TAK/NIE
- Czas świecenia: 0s-240s
