Zestaw schodowy LED Exclusive - 23 LED z aplikacją

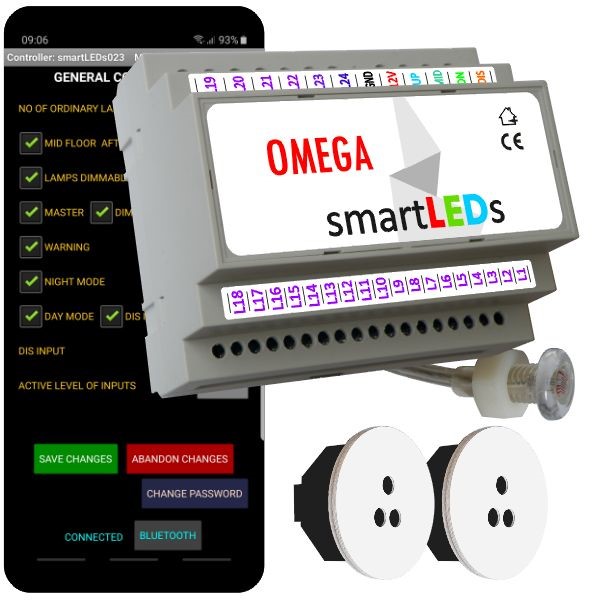

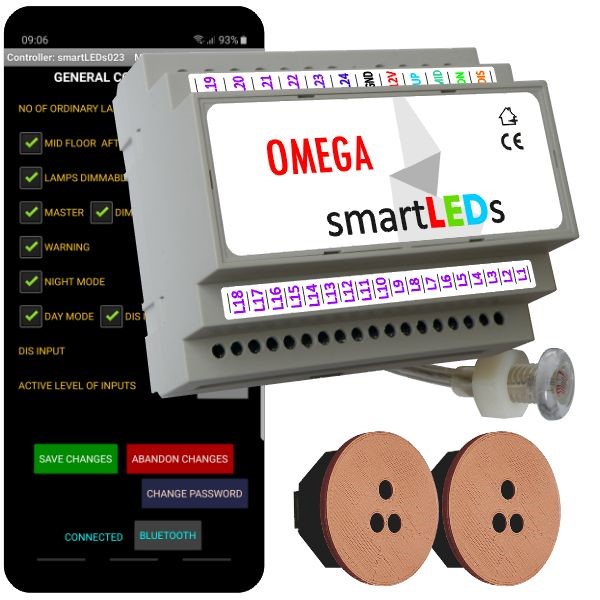

Zestaw schodowy LED OMEGA Exclusive z czujnikami ruchu i zmierzchu

Zestaw schodowy Omega Exclusive to inteligentne schody z aplikacją na smartfon – najbardziej zaawansowany zestaw schodowy marki smartLEDs, przeznaczony do efektownego sterowania wielopunktowym oświetleniem LED. Podłączymy do niego oświetlenia LED 12V lub 24V z oddzielnym sterowaniem każdą lampą, a także będziemy mogli wykorzystać do automatyki ruchu i zmierzchu. Zestaw Omega LED Exclusive wyposażony został w mobilną aplikację do konfiguracji i obsługi sterownika oraz diagnostyki instalacji. Podłączymy do niego taśmy Ledowe oraz oprawy schodowe, a w pełni zautomatyzują ich prace czujniki ruchu i zmierzchu, które znajdziemy w zestawie.

Delta Exclusive - działanie zestawu

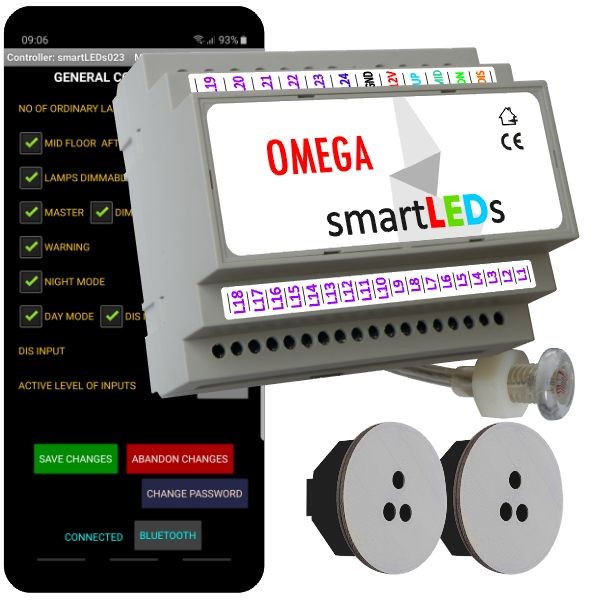

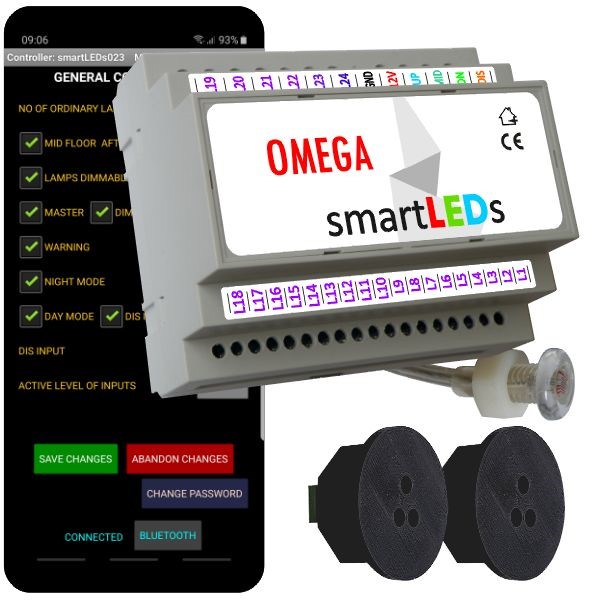

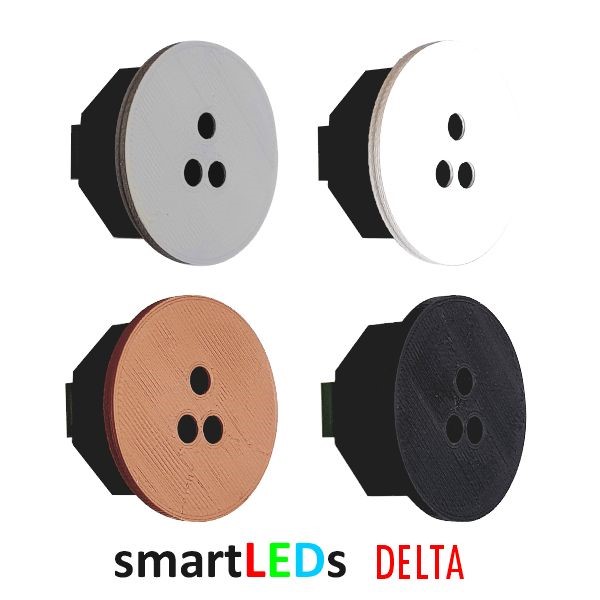

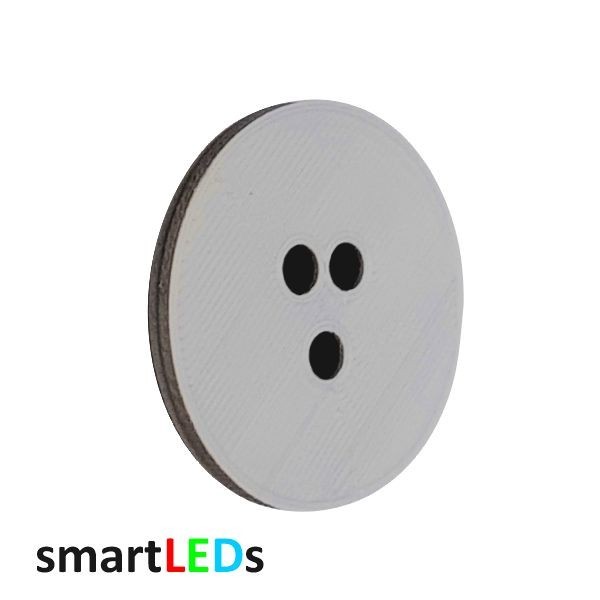

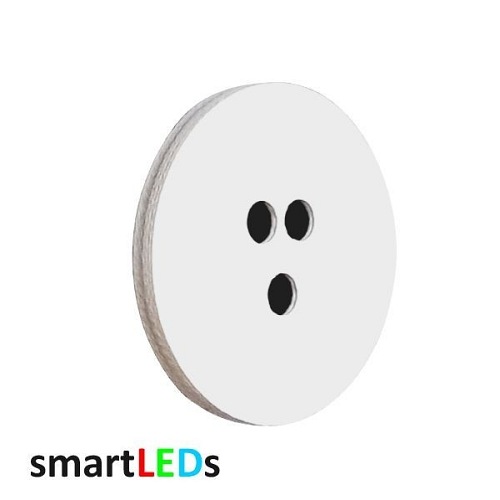

W zestawie znajdziemy sterownik schodowy LED OMEGA, który pełni tutaj funkcję inteligentnego włącznika światła. Jego pracę kontrolują czujnik odległości i ruchu ALFA 100cm lub DELTA 200cm, natomiast wbudowany włącznik zmierzchowy odpowiada za pracę naszego ośweitlenia wyłącznie w odpowiednich do tego warunkach. Sterownik schodowy LED OMEGA ma 3 tryby pracy: DZIEŃ, MAX i NOC, przełączane automatycznie przez wyłącznik zmierzchowy lub zegar czasu rzeczywistego. Podstawowym trybem jest TRYB MAX. W stanie oczekiwania lampy mogą być zgaszone lub podświetlone (opcjonalnie). Po wykryciu przez dowolny czujnik ruchu na schodach sterownik przechodzi do stanu aktywnego, w którym występują fazy: zapalania, świecenia, ostrzegania (opcjonalnie) i gaszenia. Pełne oświetlenie jest włączane zgodnie ze zdefiniowanym przez użytkownika stylem uruchamiania, zwykle kolejno, lampa po lampie (fala świetlna), zgodnie z kierunkiem poruszania się po schodach. Jeśli ruch został wykryty przez oba czujniki UP i DN, lampy są zapalane kolejno z obu stron. Jeśli jest włączona funkcja obsługi półpiętra i zostanie aktywowane wejście MID, zapalanie następuje lampa po lampie, w górę i w dół, począwszy od półpiętra. Po ustalonym czasie świecenia oświetlenie jest gaszone lub przygaszane w taki sam sposób do ustalonej wartości podświetlenia, w kierunku zgodnym lub odwrotnym do kierunku zapalania. W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie (z możliwością regulacji płynności), a w przypadku lamp nieściemnialnych – skokowo. Dwie ostatnie lampy mogą pełnić funkcję lampy Master – do oświetlenia ogólnego lub poręczy. Dostępna jest także funkcja ostrzegania przed zgaszeniem świateł (mruganie, przygaszenie itp.). TRYB NOC umożliwia inne ustawienie parametrów, np. tylko podświetlenie skrajnych lamp w stanie spoczynku oraz zastąpienie zapalania w postaci fali świetlnej innym stylem, np. RAZEM (lub NIE ZAPALAJ) i o mniejszej jasności. TRYB DZIEŃ to tryb zablokowania sterownika przez wyłącznik zmierzchowy, w którym sterownik nie reaguje na wejścia sterujące (czujniki ruchu, przyciski) i możliwe jest jedynie podświetlenie schodów lub ich całkowite wygaszenie. W sterowniku dostępna jest funkcja zapalania na stałe za pomocą aplikacji lub, jeśli funkcja obsługi półpiętra nie jest używana, za pomocą wejścia MID (płynne równoczesne zapalanie/gaszenie wszystkich lamp).

• Liczba sterowanych lamp: 3-24
• 2 style zapalania/gaszenia: po kolei (FALA LED) lub równocześnie (RAZEM)
• 3 tryby pracy: MAX, DZIEŃ, NOC, przełączane automatycznie
• Aplikacja na smartfon/tablet do wygodnej konfiguracji, diagnostyki oraz obsługi sterownika
• Wbudowany wyłącznik zmierzchowy z sondą światła oraz zegar czasu rzeczywistego

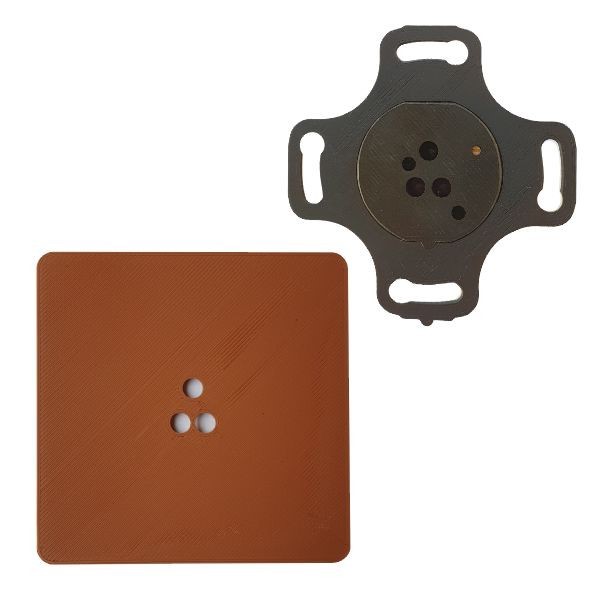

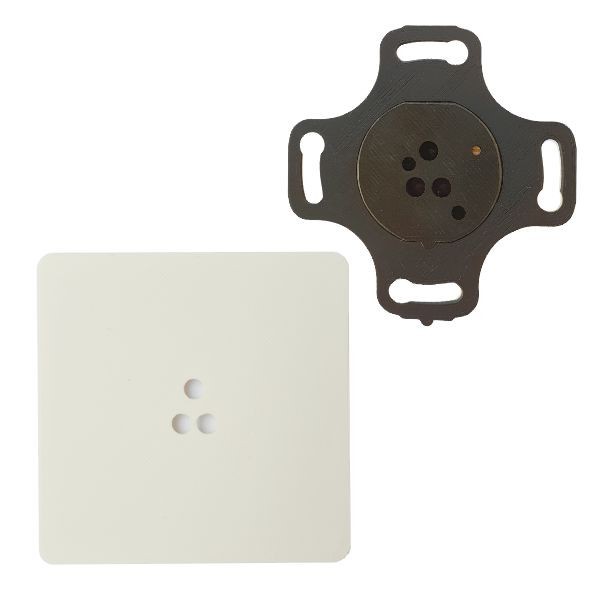

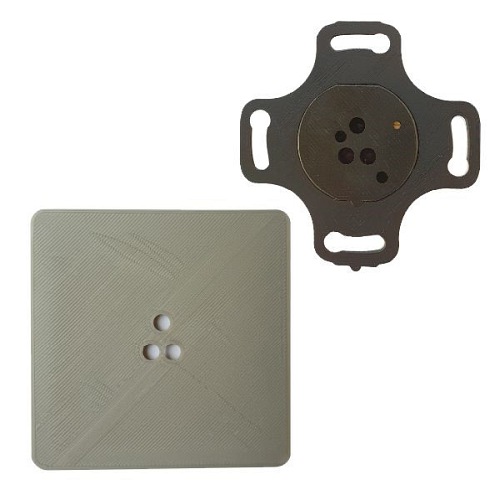

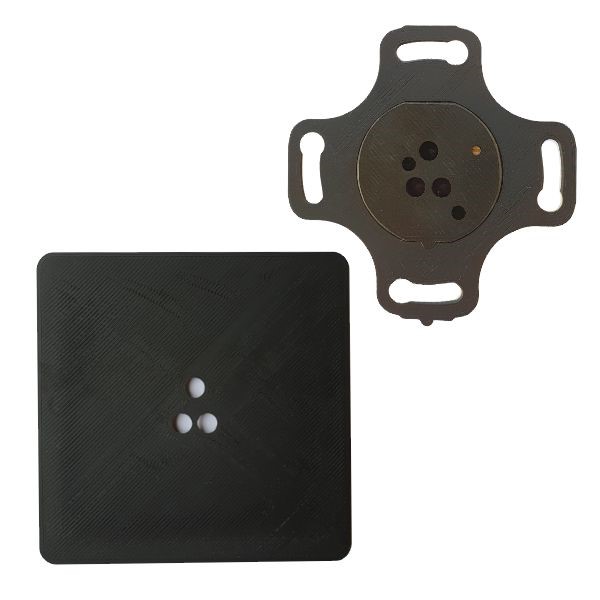

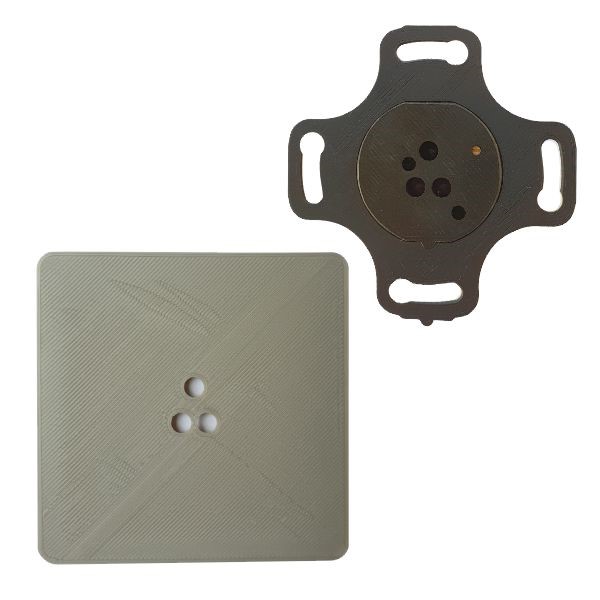

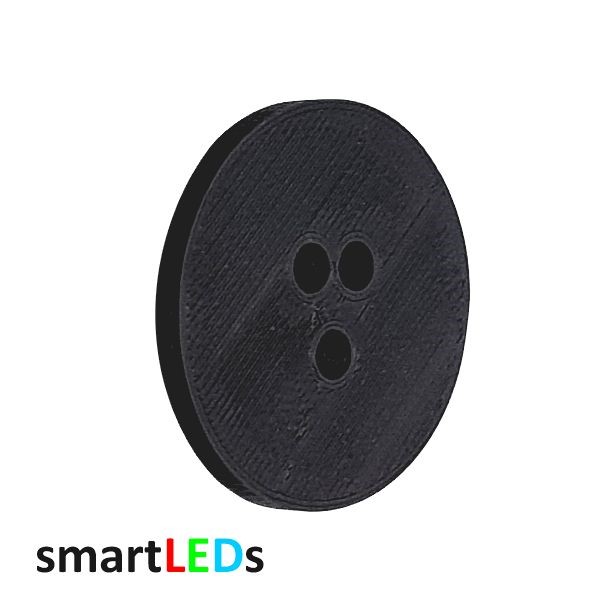

• Schodowe, optyczne czujniki odległości  i ruchu o wąskim kącie patrzenia i regulowanym zasięgu

Zestaw schodowy LED OMEGA Exclusive - najważniejsze właściwości:

• Obciążenie prądowe wyjść: 24 x 2A
• Duża sterowana moc wyjściowa: 24 x 48W (przy 24V zasilania lamp)
• Trzy wejścia sterujące UP, DN i MID, aktywowane ręcznie (dowolne łączniki bezpotencjałowe typu przycisk), automatycznie (np. 3 czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub w sposób mieszany.
• Wejście DIS do podłączenia  załączonej sondy światła (ewentualnie programowalnego zegara astronomicznego, do kupienia osobno)
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)
• Dopracowany algorytm gwarantujący prawidłowość działania niezależnie od sposobu aktywacji sterownika (czujniki ruchu, przyciski itp.), liczby osób poruszających się po schodach i kierunku ich ruchu
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe

Funkcje sterownika OMEGA

• Włączanie oświetlenia i automatyczne gaszenie lamp po ustalonym czasie
• 3 konfigurowalne przy pomocy aplikacji tryby pracy: DZIEŃ, MAX i NOC, przełączane automatycznie wbudowanym wyłącznikiem zmierzchowym i/lub wbudowanym zegarem lub zewnętrznym urządzeniem/łącznikiem podłączonym do wejścia DIS
• 2 style zapalania i gaszenia: FALA LED lub RÓWNOCZEŚNIE
• Fala LED płynna, dodatkowo z efektem “rozmycia” (kolejne lampy zaczynają stopniowo się rozpalać, zanim poprzednie osiągną maksymalną jasność)
• Regulacja płynności zapalania i gaszenia lamp ściemnialnych (7 stopni płynności)
• Funkcja podświetlenia lamp w stanie czuwania (RÓWNO, SKRAJNE lub NIEBO)
• Funkcja obsługi ruchu generowanego z półpiętra schodów
• Funkcja ostrzegania przed zgaszeniem świateł
• Funkcja lampy MASTER do oświetlenia górnego lub poręczy
• Funkcja ściemniacza (osobno dla lampy MASTER)
• Funkcja przedłużenia świecenia
• Funkcja świecenia stałego
• Włączanie trybów pracy na stałe
• Skokowe zapalanie i gaszenie lamp nieściemnialnych

Aplikacja smartLEDs

Efektowna, płynna fala świetlna LED

Efekt „rozmycia”: przesunięcie i nakładanie się w czasie rozjaśniania/ściemniania kolejnych lamp (kolejne lampy zaczynają rozpalać się, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności). Kolejne zapalanie oraz gaszenie lampa po lampie; do wyboru: przyspieszanie, zwalnianie lub ze stałym krokiem.

Płynność zapalania/gaszenia:

• stopniowe rozjaśnianie lub ściemnianie każdej lampy
• 7 poziomów płynności fali świetlnej do wyboru

Funkcja obsługi półpiętra (opcja)

Zestaw schodowy OMEGA ma funkcję obsługi ruchu zainicjowanego z półpiętra schodów. Jeżeli na półpiętrze znajduje się wyjście z jakiegoś pomieszczenia, to przycisk lub czujnik, umieszczony obok tego wyjścia, należy podłączyć do wejścia MID sterownika oraz przy pomocy konfiguratora ustawić parametr Liczba lamp 1. poziomu na wartość odpowiadającą liczbie lamp do półpiętra. Po aktywacji sterownika lampy włączą się kolejno w górę i w dół począwszy od półpiętra, a po pewnym czasie zgasną zaczynając od dołu schodów w kierunku do góry.

Funkcja ostrzegania przed zgaszeniem świateł (opcja)

• Przygaszenie wszystkich lamp, mrugnięcie
• Migotanie (bardzo szybkie, szybkie, średnio szybkie lub wolne)
• Bujanie, huśtanie (wahadłowe wygaszanie jednej lub dwóch lamp)

Funkcja lampy Master (opcja)

Jedna lub dwie ostatnie lampy mogą pełnić funkcję lampy Master np. do podświetlenia poręczy lub do oświetlenia ogólnego

• Lampa Master jest zapalana jako pierwsza, a gaszona jako ostatnia.
• Dla lampy Master można zdefiniować inne jasności świecenia i podświetlenia niż dla pozostałych lamp.

Wbudowany wyłącznik zmierzchowy z sondą światła

Blokowanie świecenia lamp w dzień
Montaż sondy możliwy jest zarówno na zewnątrz jak i wewnątrz domu w rejonie schodów (Sterownik jest inteligentny – nie blokuje się od oświetlenia, które sam załączył, co jest istotną zaletą wobec zewnętrznych automatów zmierzchowych, których sondy światła muszą być instalowane na zewnątrz pomieszczeń, w miejscu nieoświetlanym sztucznym światłem). Sondę światła należy podłączyć do wejścia DIS sterownika.
10 progów jasności (do wyboru) dla sondy światła

UWAGA: Zamiast sondy światła do wejścia DIS można podłączyć inne urządzenie (np. wyłącznik lub zegar astronomiczny) lub bezpotencjałowe wyjście dowolnego systemu Inteligentny Dom.
