Zestaw schodowy LED Premium - Fala 23 LED

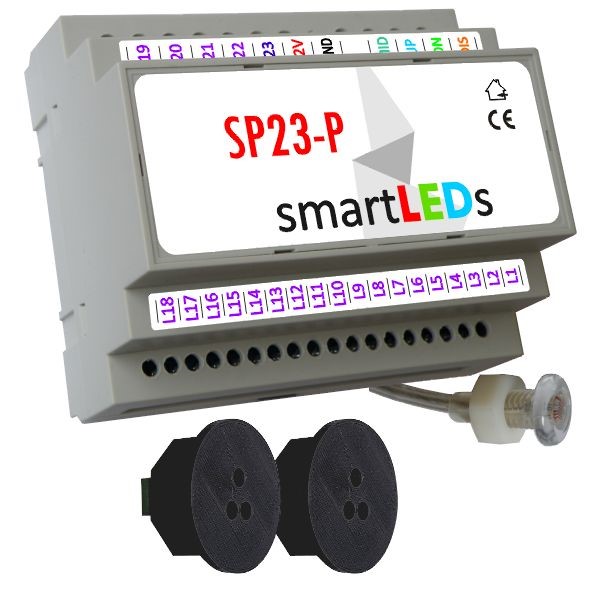

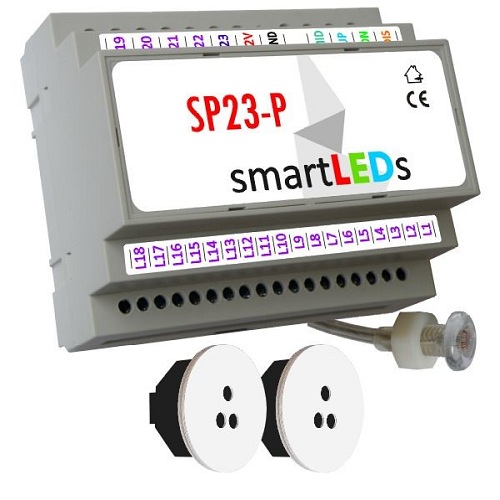

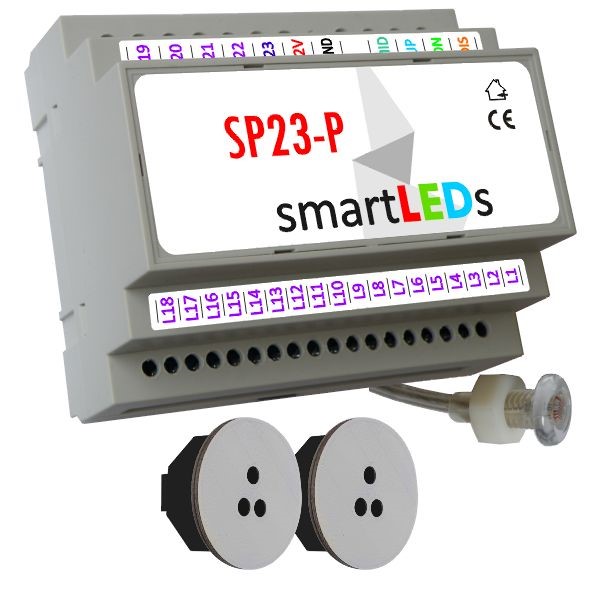

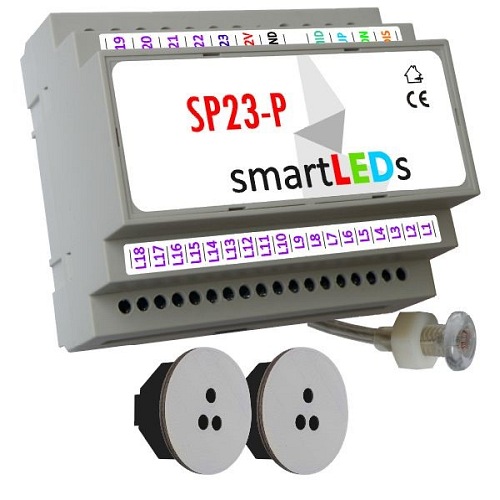

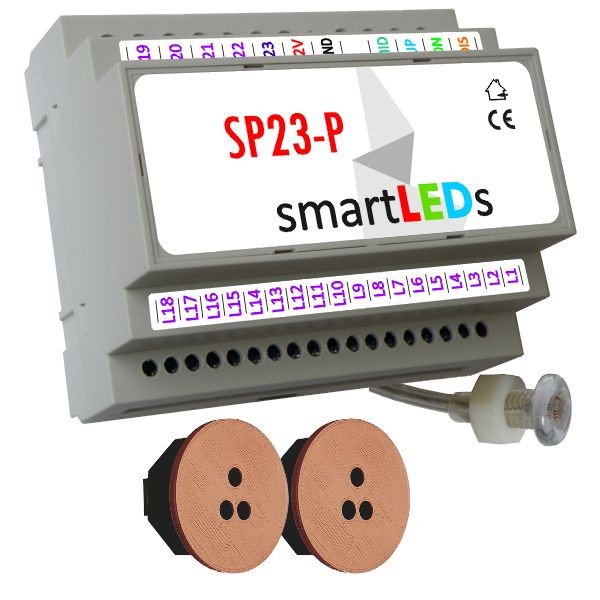

Zestaw schodowy LED SP23-P Premium z czujnikami ruchu i zmierzchu

Zestaw inteligentnego oświetlenia schodowego w wersji Premium SP23-P to komplet, w którym każdy z naszych klientów dopasuje jego specyfikację według indywidualnych wymagań instalacji. Zestaw schodowy LED SP23-P przeznaczony jest do efektownego sterowania wielopunktowym oświetleniem LED na stopniach schodowych. Podłączymy go do każdej instalacji zasilanej prądem o bezpiecznym i niskim napięciu 12V lub 24V. Do inteligentnego oświetlenia schodów polecamy stosować taśmy LED lub oprawki schodowe. Możemy wykorzystać tutaj także inne produkty wykonane w energooszczędnej technologii LED.

Płynna fala świetlna LED
Efekt „rozmycia”: przesunięcie i nakładanie się w czasie rozjaśniania/ściemniania kolejnych lamp (kolejne lampy zaczynają rozpalać się, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności)
Kolejne zapalanie oraz gaszenie lampa po lampie; do wyboru: przyspieszanie, zwalnianie lub ze stałym krokiem

Płynność zapalania/gaszenia:

• stopniowe rozjaśnianie lub ściemnianie każdej lampy
• 7 poziomów płynności fali świetlnej do wyboru

Funkcje sterownika SP23-P

• Zapalanie i gaszenie lamp kolejne typu FALA LED, z możliwością zapalania/gaszenia równoczesnego po ustawieniu parametrów Czas zapalania/Czas gaszenia na wartość 0
• Automatyczne gaszenie lub przygaszanie lamp po ustalonym czasie
• Fala LED płynna, dodatkowo z efektem „rozmycia” (kolejne lampy zaczynają stopniowo się rozpalać, zanim poprzednie osiągną maksymalną jasność)
• Płynność zapalania/gaszenia lamp ściemnialnych regulowana w 7-stopniowej skali
• Skokowe zapalanie i gaszenie lamp nieściemnialnych
• Możliwość podświetlenia lamp w stanie czuwania
• Aktywacja zapalania: automatyczna (czujniki schodowe smartLEDs, fotokomórki itp.) i/lub ręczna (dowolne łączniki bezpotencjałowe typu przycisk)
• Funkcja obsługi ruchu z półpiętra schodów
• Funkcja ostrzegania przed zgaszeniem świateł
• Funkcja lampy MASTER (np.do podświetlenia poręczy)
• Funkcja przedłużenia świecenia
• Funkcja świecenia stałego

Funkcja obsługi półpiętra (opcja)
Ten sterownik oświetlenia schodów posiada unikalną na rynku funkcję obsługi ruchu zainicjowanego z półpiętra schodów. Jeżeli na półpiętrze znajduje się wyjście z jakiegoś pomieszczenia, to przycisk lub czujnik, umieszczony obok tego wyjścia, należy podłączyć do wejścia MID sterownika oraz przy pomocy konfiguratora ustawić parametr Liczba lamp 1. poziomu na wartość odpowiadającą liczbie lamp do półpiętra. Po aktywacji sterownika lampy włączą się kolejno w górę i w dół począwszy od półpiętra, a po pewnym czasie zgasną, zaczynając od dołu schodów w kierunku do góry.

Funkcja ostrzegania przed zgaszeniem świateł (opcja)

• Przygaszenie wszystkich lamp, mrugnięcie
• Migotanie (bardzo szybkie, szybkie, średnio szybkie lub wolne)
• Bujanie, huśtanie (wahadłowe wygaszanie jednej lub dwóch lamp)

• Jedna lub dwie ostatnie lampy mogą pełnić funkcję lampy Master np. do podświetlenia poręczy lub do oświetlenia ogólnego
• Lampa Master jest zapalana jako pierwsza, a gaszona jako ostatnia
• Dla lampy Master można zdefiniować inne jasności świecenia i podświetlenia niż dla pozostałych lamp

Działanie zestawu schodowego SP23-P Premium

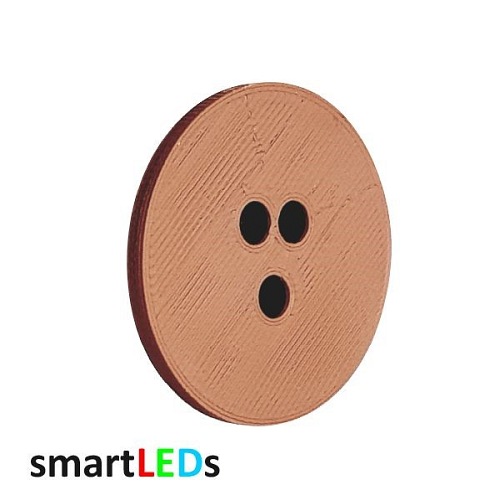

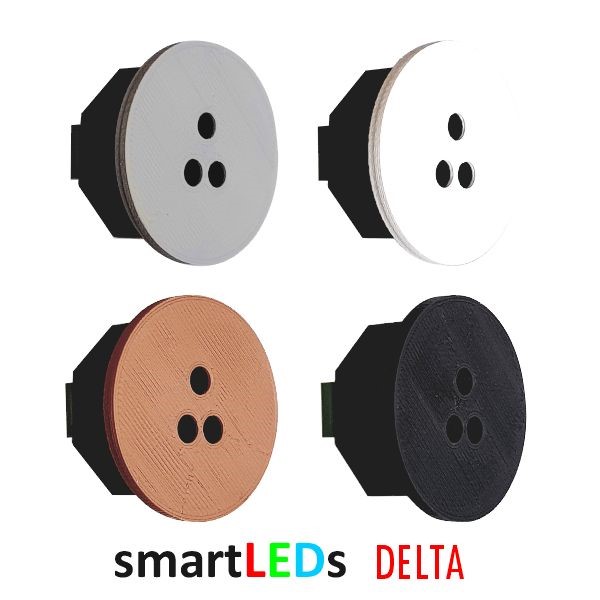

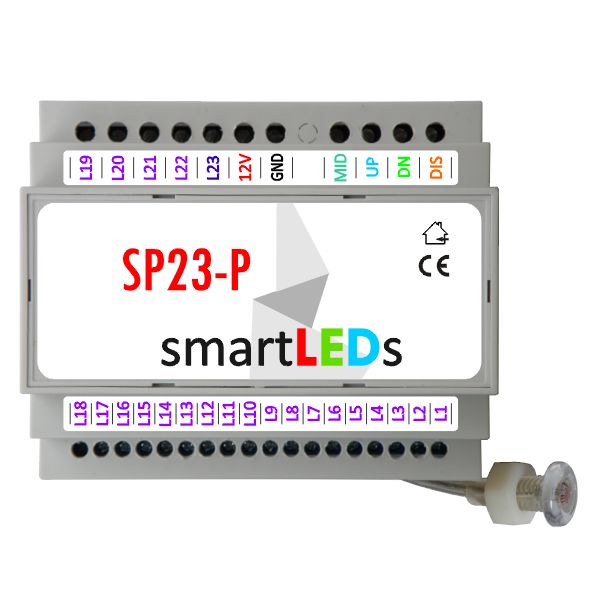

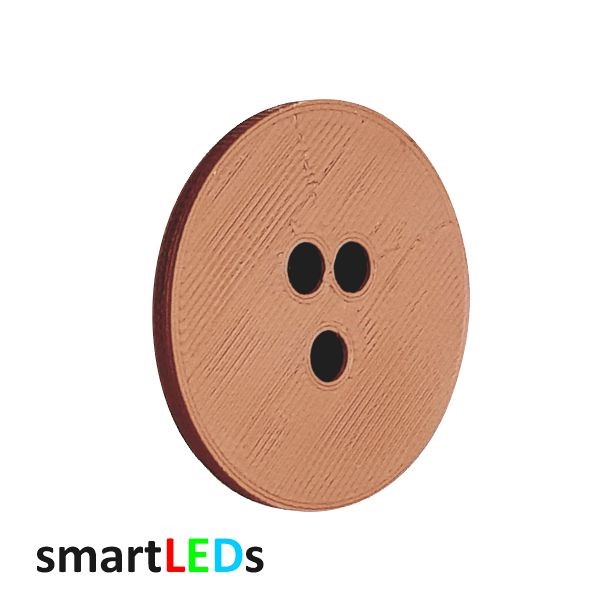

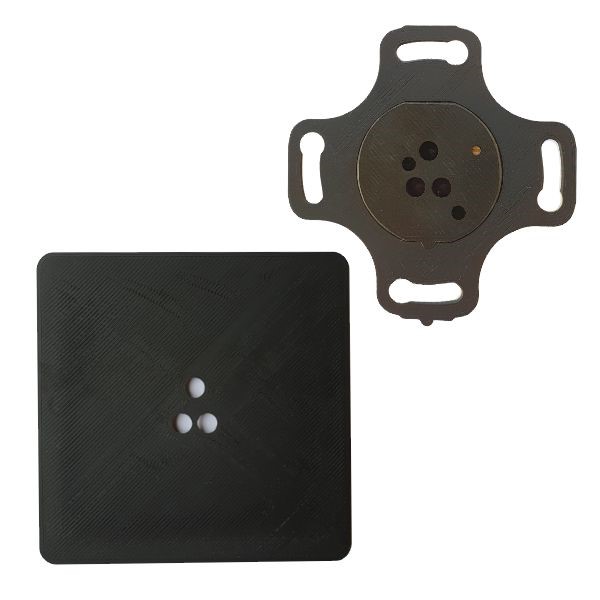

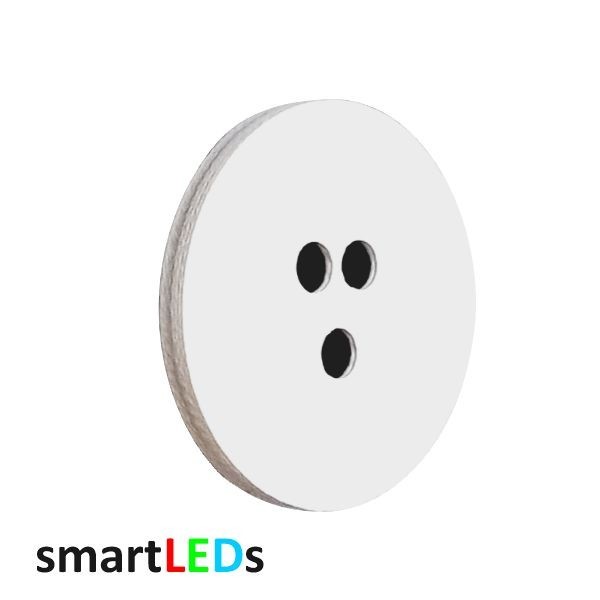

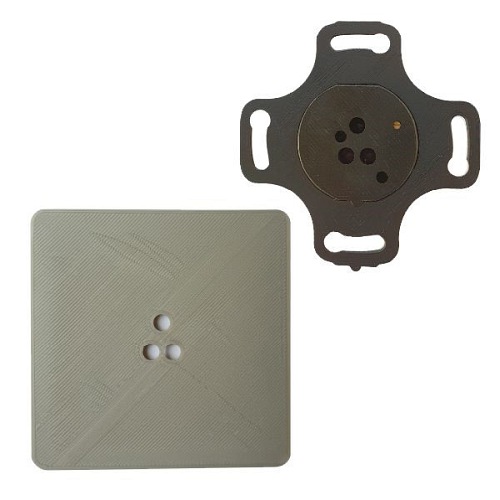

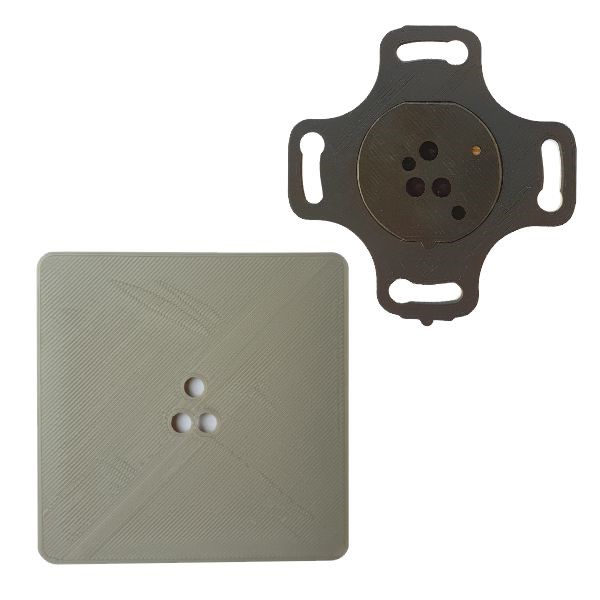

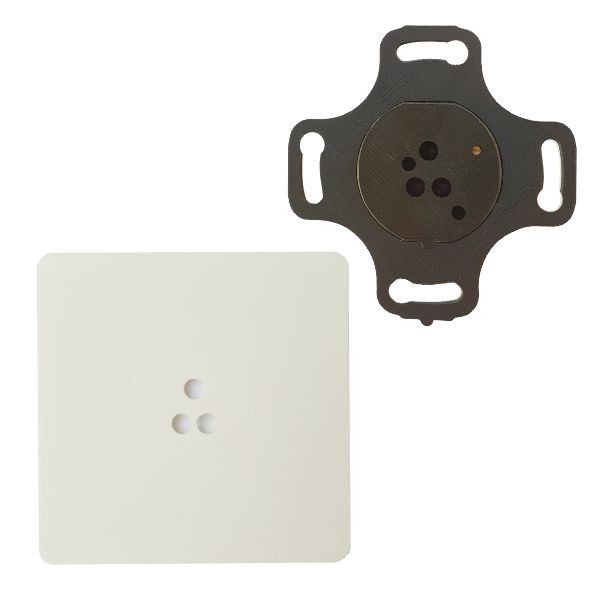

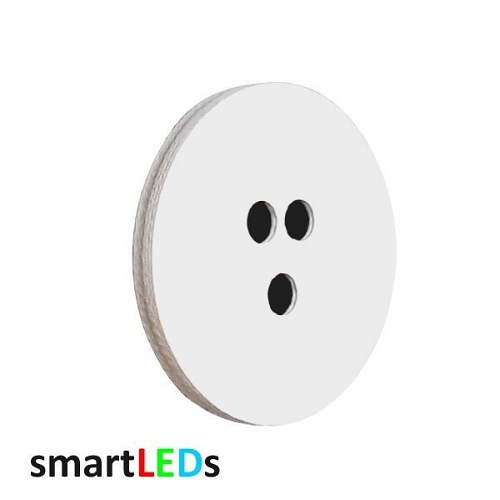

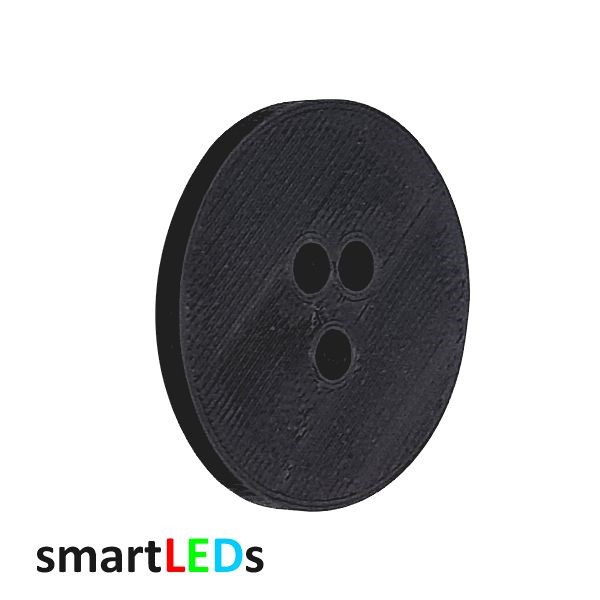

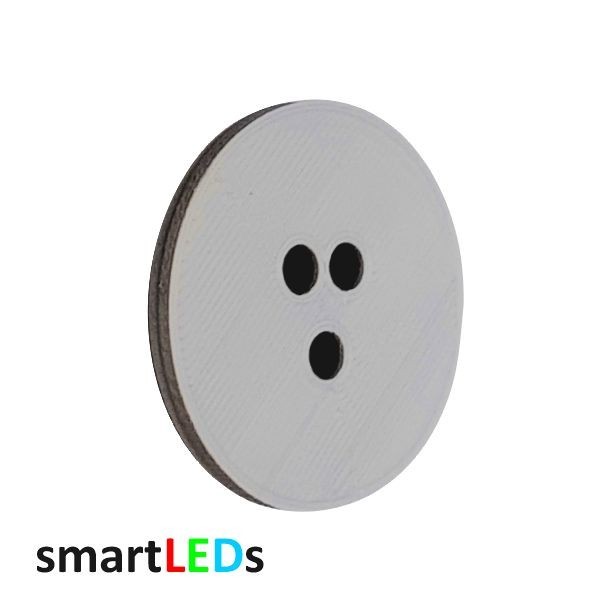

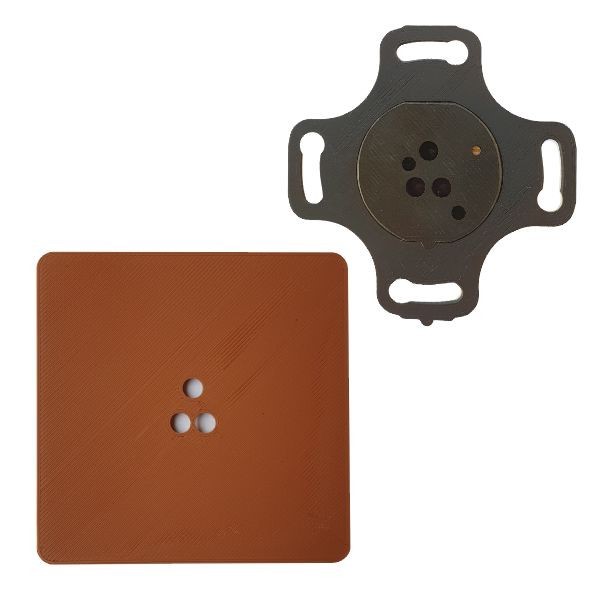

Podstawowym elementem zestawu Premium jest sterownik schodowy SP23-P pełniący funkcję włącznika czasowego oświetlenia. Aktywacja sterownika SP23-P odbywa się za pomocą czujników odległości i ruchu ALFA 100cm lub DELTA 200cm (w zależności od wybranego modelu), a automatyka zmierzchu przy pomocy wbudowanego wyłącznika zmierzchowego. W stanie czuwania sterownika lampy mogą być zgaszone lub podświetlone (opcjonalnie). Po wykryciu przez dowolny czujnik osoby na schodach sterownik przechodzi do stanu aktywnego, w którym występują fazy: zapalania, świecenia, ostrzegania (opcjonalnie) i gaszenia. Pełne oświetlenie jest włączane kolejno, lampa po lampie (fala świetlna), zgodnie z kierunkiem poruszania się po schodach. Jeśli ruch został wykryty przez oba czujniki UP i DN, lampy są zapalane kolejno z obu stron. Jeśli jest włączona funkcja obsługi półpiętra i zostanie aktywowane wejście MID, zapalanie następuje lampa po lampie, w górę i w dół, począwszy od półpiętra. Po ustalonym czasie świecenia oświetlenie jest gaszone lub przygaszane do ustalonej wartości podświetlenia. W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie (z możliwością regulacji płynności), a w przypadku lamp nieściemnialnych – skokowo. Dwie ostatnie lampy mogą pełnić funkcję lampy Master – do oświetlenia ogólnego lub poręczy. Dostępna jest funkcja ostrzegania przed zgaszeniem świateł (mruganie, przygaszenie itp.). Po podłączeniu załączonej sondy światła sterownik będzie zablokowany w dzień przez wyłącznik zmierzchowy, nie reaguje wtedy na wejścia sterujące (czujniki ruchu, przyciski) , a lampy są zgaszone. Dopracowany algorytm sterownika gwarantuje prawidłowość działania niezależnie od sposobu aktywacji sterownika (czujniki ruchu, przyciski itp.), liczby osób poruszających się po schodach i kierunku ich ruchu.

Parametry techniczne:

• Liczba sterowanych lamp: 3-23
• Styl zapalania/gaszenia: po kolei (FALA LED), z możliwością zapalania/gaszenia równoczesnego po ustawieniu parametrów Czas zapalania/Czas gaszenia na wartość 0
• Wbudowany wyłącznik zmierzchowy z sondą światła do blokowania sterownika w dzień
• Wbudowany konfigurator 20 parametrów sterownika
• Obciążenie prądowe wyjść: 23 x 2A
• Duża sterowana moc wyjściowa: 23 x 48W (przy 24V zasilania lamp)
• Trzy wejścia sterujące UP, DN i MID, aktywowane ręcznie (dowolne łączniki bezpotencjałowe typu przycisk), automatycznie (np. 3 czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub w sposób mieszany
• Wejście DIS do podłączenia  załączonej sondy światła (ewentualnie programowalnego zegara astronomicznego, do kupienia osobno)
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe

Zestaw Premium SP23-P - konfiguracja

Zestaw schodowy LED SP23-P posiada zaawansowany konfigurator, który umożliwia dopasowanie działania do upodobań użytkownika poprzez zmianę aż 20 parametrów konfiguracyjnych. Przykładowo, możliwe jest: (1) zmiana jasności podświetlenia w stanie spoczynku lub wyłączenie podświetlenia poprzez zmianę parametru Podświetlenie, (2) zapalanie i/lub gaszenie równoczesne poprzez ustawienie wartości parametrów Czas zapalania i/lub Czas gaszenia na wartość 0, (3) wyłączenie funkcji ostrzegania poprzez ustawienie parametru Liczba ostrzeżeń na wartość 0, (4) włączenie funkcji obsługi półpiętra poprzez ustawienie parametru Liczba lamp 1. poziomu na wartość równą liczbie lamp do półpiętra, (5) zmiana progu jasności dla wyłącznika zmierzchowego poprzez ustawienie parametru Wejście DIS, itd.

Parametry instalacji:

• Liczba lamp (3-23)
• Liczba lamp 1. poziomu (1-23)
• Lampa Master (brak, ściemnialna, nieściemnialna, zapalana razem z pierwszą lub przed pierwszą lampą)
• Poziom aktywny wejść (zero, jeden)
• Wejście DIS (blokuj, odblokuj, przerzucaj, S1-S10 (progi jasności dla sondy światła))
• Wydłużona filtracja wejść (NIE, TAK)

Parametry fali świetlnej:

• Płynność (0-7)
• Czas zapalania (0s-24s)
• Czas świecenia (0s-240s)
• Czas gaszenia (0s-24s)
• Typ kroku (zwalnia, stały, przyspiesza)
• Kierunek gaszenia (wstecz, zgodny)

Parametry ściemniacza:

• Jasność  (20%-100%)
• Podświetlenie (0%-90%)
• Jasność Master (20%-100%)
• Podświetlenie Master (0%-100%)

Parametry funkcji ostrzegania:

• Liczba ostrzeżeń (0-7)
• Typ ostrzeżeń (mrugnij, piko, nano, mikro,mili, bujaj, huśtaj)
• Czas ostrzeżenia (0s-24s)
• Czas oczekiwania (0s-24s)

Wbudowany wyłącznik zmierzchowy z sondą światła

• Blokowanie świecenia lamp w dzień
• Montaż sondy możliwy zarówno  na zewnątrz jak i wewnątrz domu w rejonie schodów (Sterownik jest inteligentny – nie blokuje się od oświetlenia, które sam załączył, co jest istotną zaletą wobec zewnętrznych automatów zmierzchowych, których sondy światła muszą być instalowane na zewnątrz pomieszczeń, w miejscu nieoświetlanym sztucznym światłem). Sondę światła należy podłączyć do wejścia DIS sterownika.
• 10 progów jasności (do wyboru) dla sondy światła

Zamiast sondy światła do wejścia DIS można podłączyć inne urządzenie (np.wyłącznik lub zegar astronomiczny) lub bezpotencjałowe wyjście dowolnego systemu inteligentnego domu
