Zestaw schodowy LED Premium - Równocześnie

Zestaw schodowy LED Premium Równocześnie z czujnikami ruchu i zmierzchu

Zestaw schodowy Równocześnie w wersji Premium to komplet produktów, który posłuży do stworzenia w pełni inteligentnego oświetlenia Twojej klatki schodowej. Wykorzystamy go do kontroli nad oświetleniem LED zasilanym bezpiecznym prądem o napięciu 12V lub 24V we wszystkich instalacjach z równoległe połączonymi lampami. Do takiego zestawu będziemy mogli wykorzystać paski Ledowe, a także oprawy schodowe, które najczęściej wykorzystywane są w przypadku oświetlenia schodów. Zestaw schodowy LED Premium Równocześnie służy do płynnego włączania i wyłączania oświetlenia na określony czas z funkcją ostrzegania przed zgaszeniem świateł oraz możliwością przedłużenia świecenia. Sterownik ma także opcję delikatnego podświetlania lamp w czasie czuwania.

Najważniejsze funkcje zestawu:

• Funkcja włącznika pełnego oświetlenia na określony czas
• Funkcja podświetlenia lamp w stanie czuwania po zmierzchu
• Funkcja ściemniacza: ustawienie maksymalnej jasności w stanach aktywnym i czuwania (osobno dla lampy Master)
• Funkcja lampy Master (do podświetlenia ogólnego lub poręczy)
• Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
• Funkcja ostrzegania przed zgaszeniem świateł (mrugnięcie, wędrujące wygaszenie itp.)
• Funkcja przedłużenia świecenia
• Funkcja blokowania świecenia w dzień przez wbudowany wyłącznik zmierzchowy. Sonda światła do instalacji wewnątrz (w rejonie schodów) lub na zewnątrz.

Funkcja ostrzegania przed zgaszeniem świateł (opcja)

• Przygaszenie wszystkich lamp, mrugnięcie
• Migotanie (bardzo szybkie, szybkie, średnio szybkie lub wolne)
• Bujanie, huśtanie (wahadłowe wygaszanie jednej lub dwóch lamp)

Funkcja lampy Master (opcja)

• Lampa L2 może pełnić funkcję lampy Master np. do podświetlenia poręczy lub do oświetlenia ogólnego
• Lampa Master jest zapalana jako pierwsza, a gaszona jako ostatnia
• Dla lampy Master można zdefiniować inne jasności świecenia i podświetlenia niż dla lamp grupy L1

Zestaw schodowy Premium Równocześnie - działanie

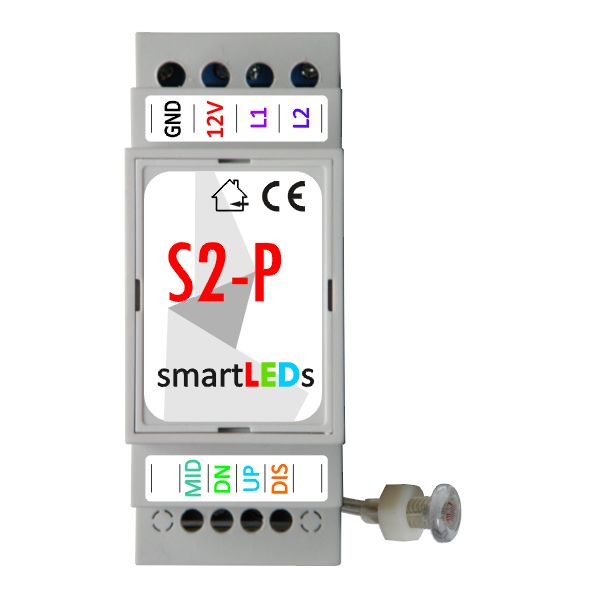

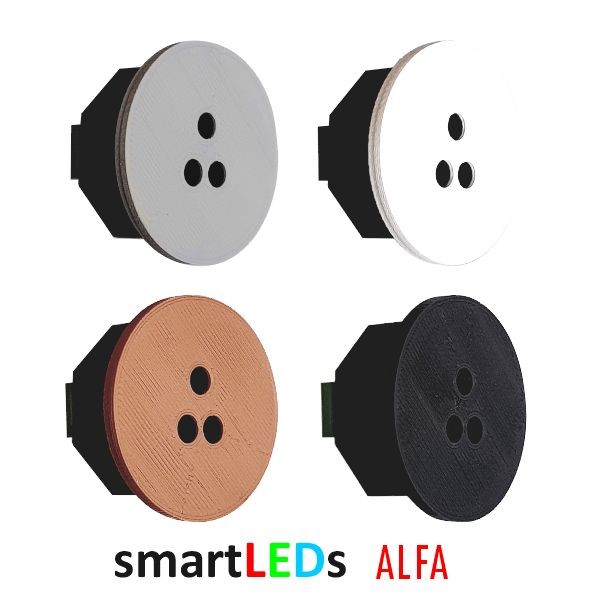

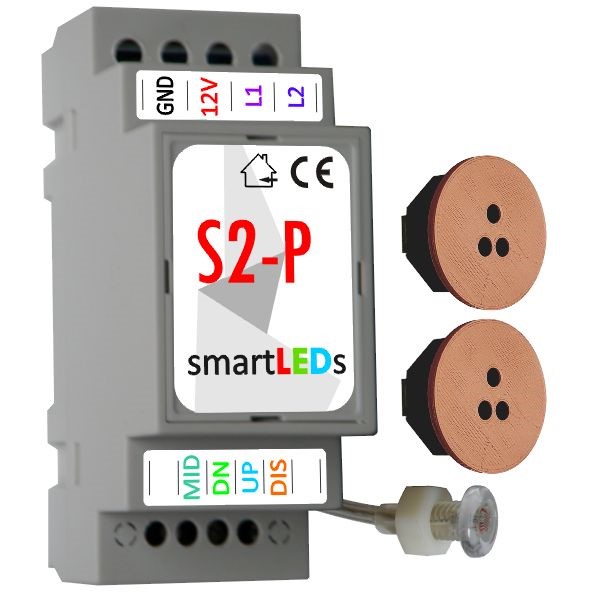

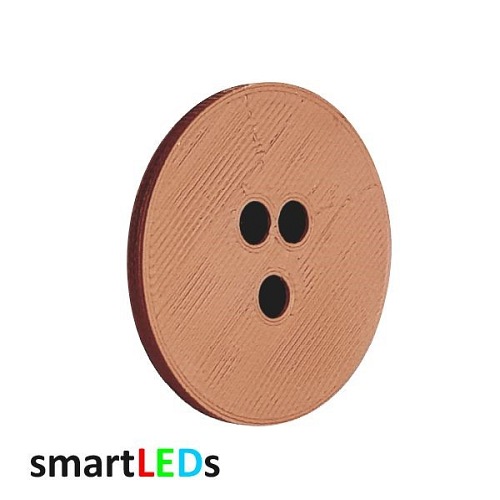

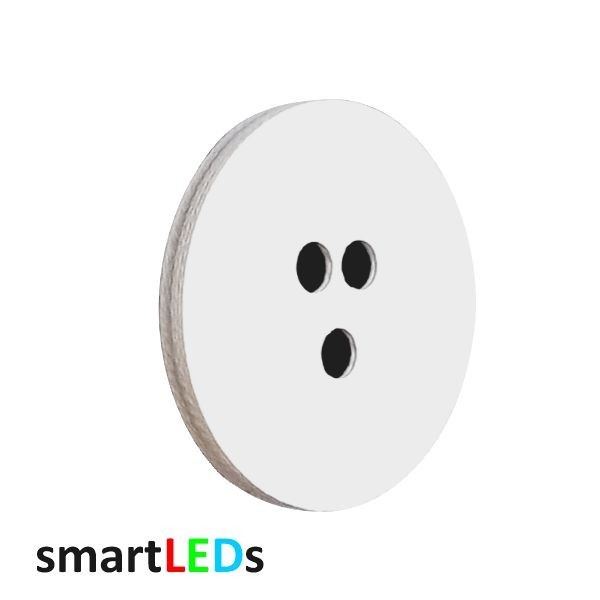

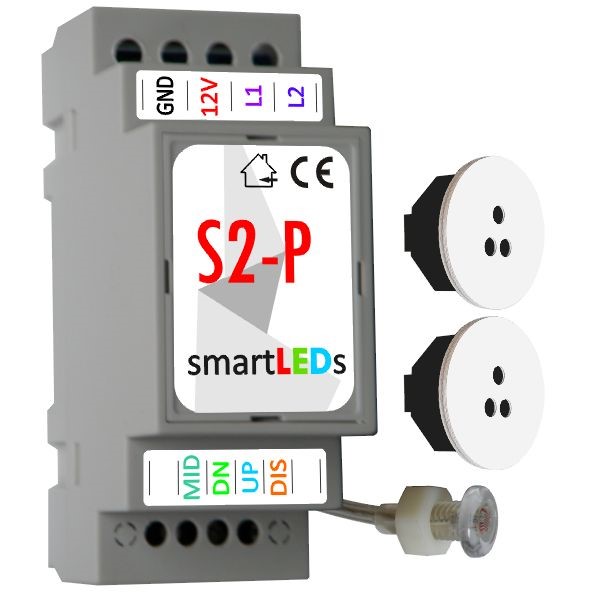

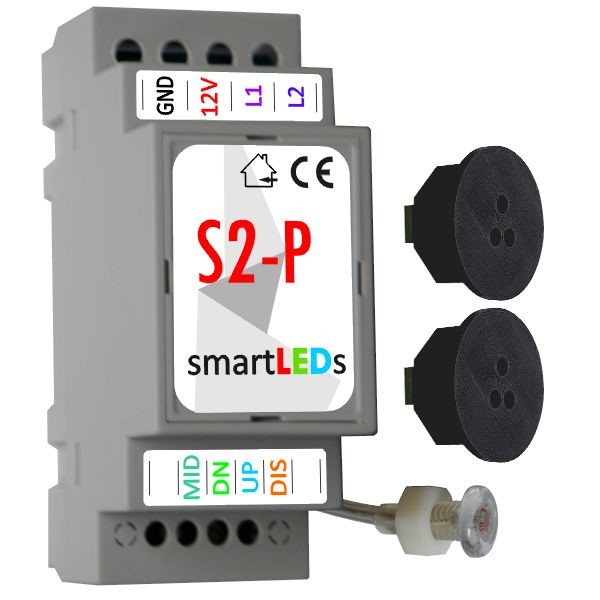

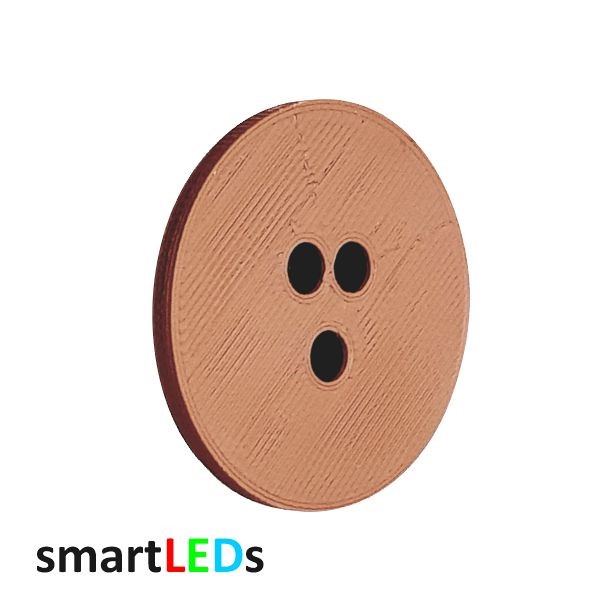

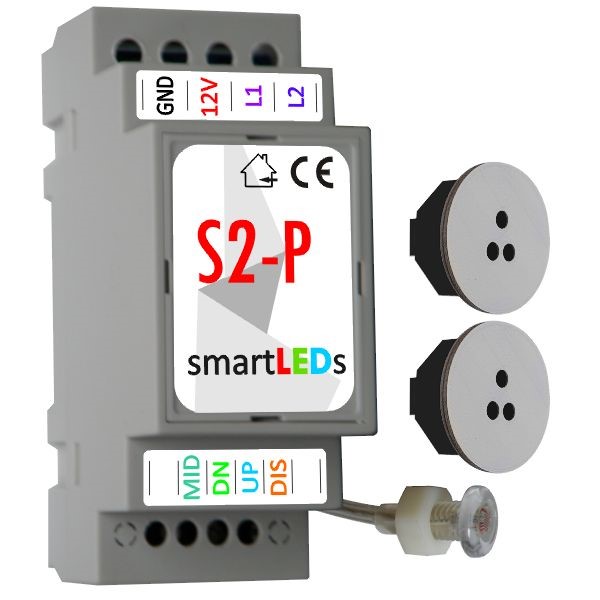

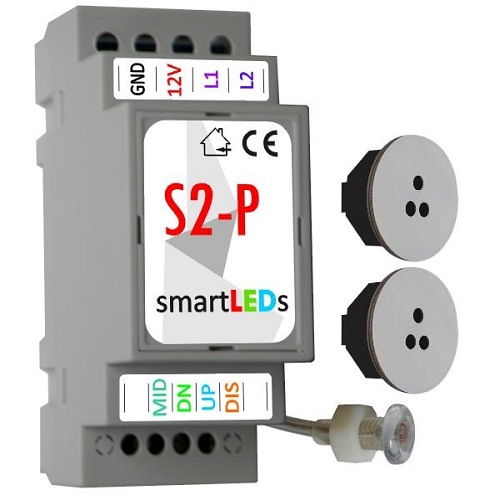

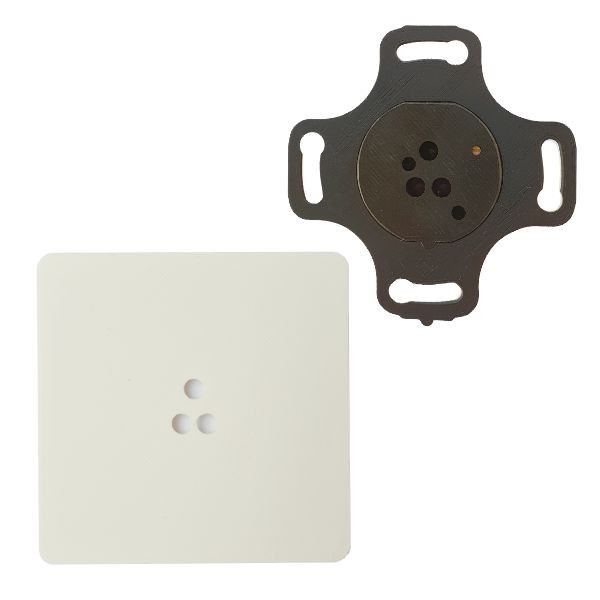

Podstawowym elementem zestawu Premium jest sterownik schodowy S2-P pełniący funkcję inteligentnego włącznika światła. Aktywacja sterownika S2-P odbywa się za pomocą czujników odległości i ruchu ALFA 100cm lub DELTA 200cm (w zależności od wybranego modelu). W wersji Premium mamy do dyspozycji również wbudowany wyłącznik zmierzchowy, wyposażony w sondę światła. Sterownik schodowy S2-P steruje dwoma wyjściami L1 i L2, gdzie L1 służy do sterowania oświetleniem poszczególnych stopni schodowych, a L2 zwykle pełni funkcję lampy Master (do oświetlenia ogólnego lub poręczy). Lampa Master (L2)  jest zapalana przed lub razem z grupą lamp L1, a gaszona jako ostatnia. Przy odpowiednim ustawieniu parametrów konfiguracyjnych wyjścia  L1 i L2 mogą także pracować łącznie lub w trybie mini fali świetlnej.  W trybie łącznym obie grupy lamp L1 i L2 są włączane i gaszone razem, a w trybie mini fali świetlnej  – kolejno (tryb stosowany np. przy schodach dwubiegowych, grupy lamp nr 1 i nr 2 odpowiadają odpowiednio 1. i 2. poziomowi schodów). Po zmierzchu, w stanie czuwania, lampy mogą być zgaszone lub delikatnie podświetlone. Po pojawieniu się osoby na schodach sterownik przechodzi w stan aktywny i włącza oświetlenie lamp w ramach każdej z dwóch grup RÓWNOCZEŚNIE. Po ustalonym czasie świecenia oświetlenie jest automatycznie gaszone lub przygaszane  do ustalonej wartości podświetlenia. W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie (z możliwością regulacji płynności w 7-stopniowej skali), a w przypadku lamp nieściemnialnych – skokowo. Dostępna jest funkcja ostrzegania przed zgaszeniem świateł. Po podłączeniu załączonej sondy światła działanie sterownika może być blokowane w dzień przez wbudowany wyłącznik zmierzchowy, sterownik nie reaguje wtedy na wejścia sterujące (czujniki ruchu, przyciski) , a lampy są zgaszone.

Zestaw schodowy Równocześnie Premium - parametry

• Liczba sterowanych lamp: 1-2
• Styl zapalania/gaszenia: RÓWNOCZEŚNIE
• Wbudowany wyłącznik zmierzchowy z sondą światła do blokowania sterownika w dzień
• Wbudowany konfigurator 17 parametrów sterownika
• Obciążenie prądowe wyjść: 8A (L1)  +  2A (L2)
• Duża sterowana moc wyjściowa: 240W (przy 24VDC zasilania lamp)
• Trzy wejścia sterujące UP, DN i MID, aktywowane ręcznie (dowolne łączniki bezpotencjałowe typu przycisk), automatycznie (np. czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub w sposób mieszany
• Wejście DIS do podłączenia  załączonej sondy światła (ewentualnie programowalnego zegara astronomicznego, do kupienia osobno)
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe

Do zestawu można podłączyć równolegle praktycznie dowolną liczbę przycisków i/lub czujników ruchu ALFA lub DELTA i sterować oświetleniem LED wielopoziomowej klatki schodowej.

Konfigurator zestawu Premium ZES-S2P-K

Zestaw schodowy Premium Równocześnie posiada rozbudowany konfigurator, który umożliwia dopasowanie działania do potrzeb użytkownika poprzez zmianę (wstępnie ustawionych) 17 parametrów konfiguracyjnych. Przykładowo, możliwe jest: (1) zmiana podświetlenia w stanie spoczynku lub wyłączenie podświetlenia poprzez zmianę parametrów Podświetlenie i/lub Podświetlenie Master, (2) Ustawienie maksymalnej jasności świecenia w stanie aktywnym poprzez zmianę parametrów Jasność i/lub Jasność Master (3) Włączenie trybu łącznego lamp L1 i L2 (Lampa Master=NIE i Czas zapalania=0 i Czas gaszenia=0) lub (4) Włączenie trybu mini fali świetlnej (Lampa Master=NIE i Czas zapalania>0 i Czas gaszenia>0), lub (5) Włączenie trybu lampy Master (Lampa Master=(SCIEM-R, SCIEM-W, SKOK-R, SKOK-W) (6) Wyłączenie funkcji ostrzegania poprzez ustawienie parametru Liczba ostrzeżeń na wartość 0, (7) Zmiana progu jasności dla wyłącznika zmierzchowego poprzez odpowiedni wybór wartości parametru Wejście DIS, itd.

Parametry instalacji:

• Lampa Master (brak, ściemnialna, nieściemnialna, zapalana razem z pierwszą lub przed pierwszą lampą)
• Poziom aktywny wejść (zero, jeden)
• Wejście DIS (blokuj, odblokuj, przerzucaj, S1-S10 (progi jasności dla sondy światła))
• Wydłużona filtracja wejść (NIE, TAK)

Parametry mini fali świetlnej (wyjścia L1 i L2):

• Czas zapalania (0s-24s)
• Czas gaszenia (0s-24s)
• Kierunek gaszenia (wstecz, zgodny)

Parametry ściemniacza i świecenia:

• Jasność  (20%-100%)
• Podświetlenie (0%-90%)
• Jasność Master (20%-100%)
• Podświetlenie Master (0%-100%)
• Płynność zapalania/gaszenia (0-7)
• Czas świecenia (0s-240s)

Parametry funkcji ostrzegania:

• Liczba ostrzeżeń (0-7)
• Typ ostrzeżeń (mrugnij, piko, nano, mikro,mili, bujaj, huśtaj)
• Czas ostrzeżenia (0s-24s)
• Czas oczekiwania (0s-24s)

UWAGA: Zamiast sondy światła do wejścia DIS można podłączyć inne urządzenie (np.wyłącznik lub zegar astronomiczny) lub bezpotencjałowe wyjście dowolnego systemu Inteligentny Dom.
