Zestaw schodowy LED Standard - Fala 23 LED

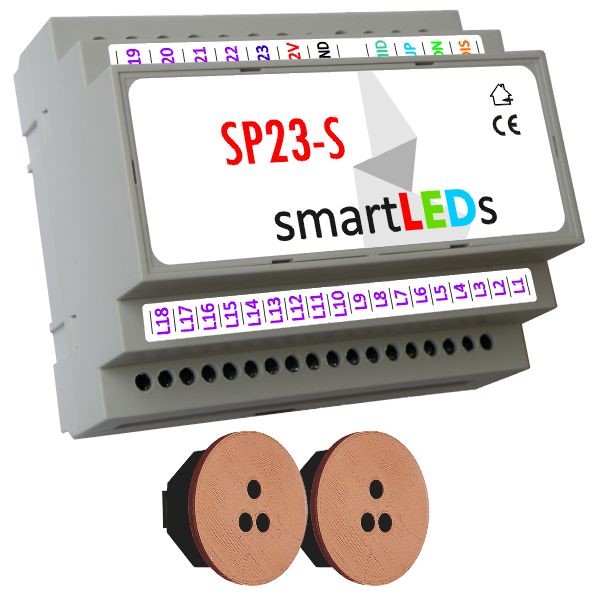

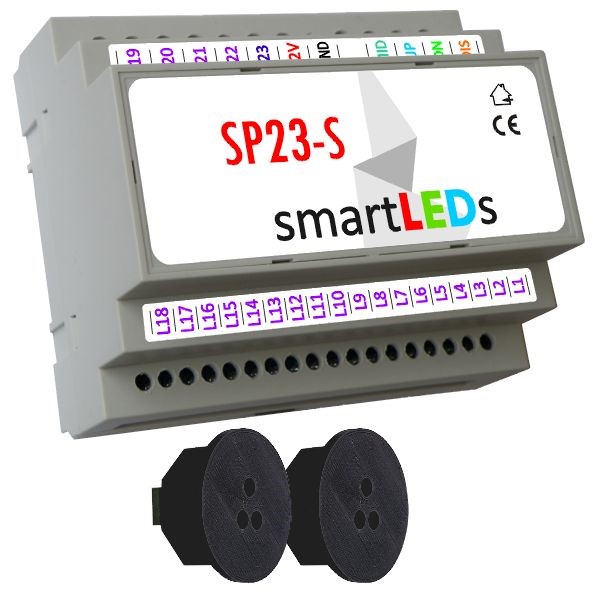

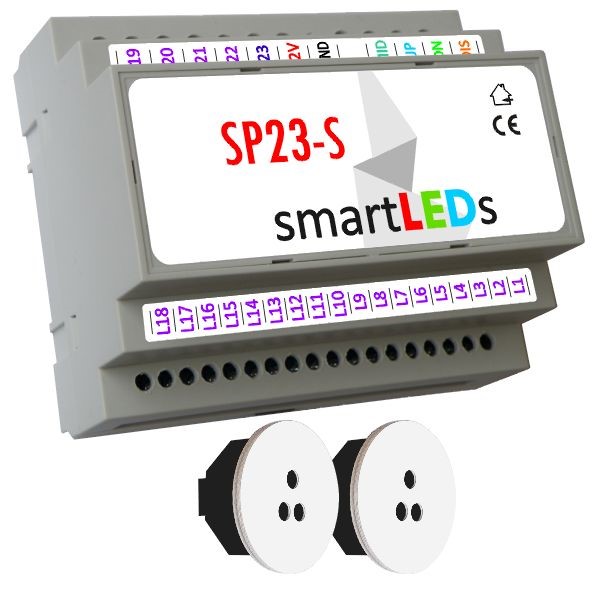

Zestaw schodowy LED SP23-S Standard z czujnikami ruchu

Zestaw schodowy SP23-S Fala świetlna to komplet, który umożliwia efektowne sterowanie oświetleniem klatki schodowej, a także został wyposażony w funkcję obsługi półpiętra. Nasz zestaw pozwoli na bardzo widowiskowe oświetlenie stopni schodowych z podziałem na 23 strefy i oddzielnym sterowaniem każdą lampą. Zestaw schodowy LED Standard SP23-S przeznaczone jest do instalacji zasilanych prądem o bezpiecznym i niskim napięciu 12V lub 24V. Z naszego asortymentu polecamy stosować razem z nim taśmy Ledowe, czy oprawy schodowe LED, które będziemy w stanie podzielić na aż 23 grupy.

Płynna fala świetlna LED
Efekt „rozmycia”: przesunięcie i nakładanie się w czasie rozjaśniania/ściemniania kolejnych lamp (kolejne lampy zaczynają rozpalać się, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności)
Kolejne zapalanie oraz gaszenie: lampa po lampie, ze stałym krokiem
Płynność zapalania/gaszenia: stopniowe rozjaśnianie lub ściemnianie każdej lampy

Najważniejsze funkcje sterownika schodowego:

• Funkcja włącznika pełnego oświetlenia na określony czas
• Funkcja fali świetlnej, dodatkowo z efektem “rozmycia” (kolejne lampy zaczynają stopniowo się rozpalać, zanim poprzednie osiągną maksymalną jasność)
• Funkcja obsługi ruchu generowanego z półpiętra schodów
• Płynność zapalania i gaszenia lamp ściemnialnych
• Skokowe zapalanie i gaszenie lamp nieściemnialnych
• Funkcja podświetlenia lamp w stanie czuwania po zmierzchu na 2% maksymalnej jasności
• Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
• Funkcja przedłużenia świecenia

Ten sterownik oświetlenia schodów posiada funkcję obsługi ruchu zainicjowanego z półpiętra schodów. Jeżeli na półpiętrze znajduje się wyjście z jakiegoś pomieszczenia, to przycisk lub czujnik, umieszczony obok tego wyjścia, należy podłączyć do wejścia MID sterownika oraz przy pomocy konfiguratora ustawić parametr Liczba lamp 1. poziomu na wartość odpowiadającą liczbie lamp do półpiętra. Po aktywacji sterownika lampy włączą się kolejno w górę i w dół począwszy od półpiętra, a po pewnym czasie zgasną zaczynając od dołu schodów w kierunku do góry.

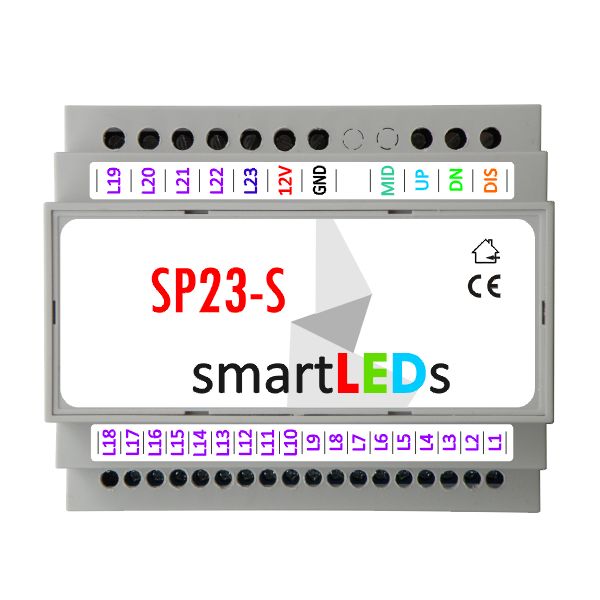

Sterownik schodowy Standard SP23-S - działanie

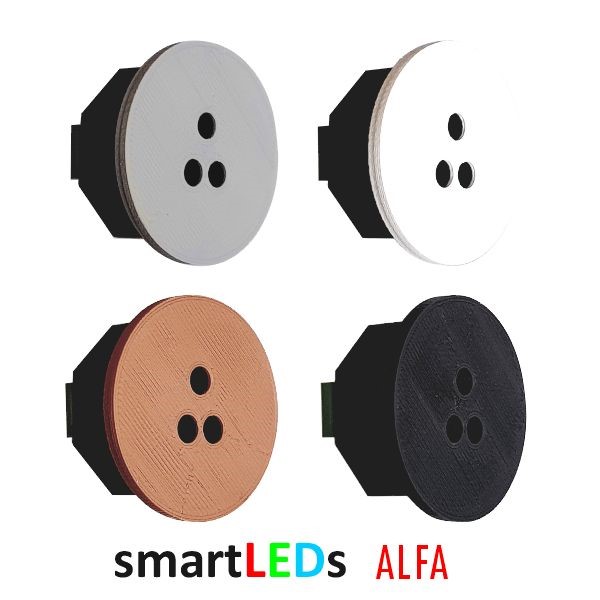

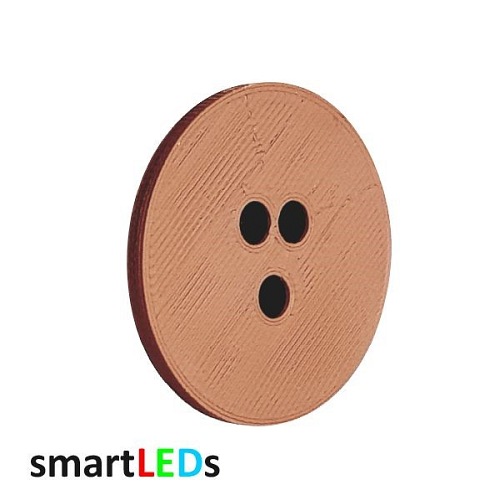

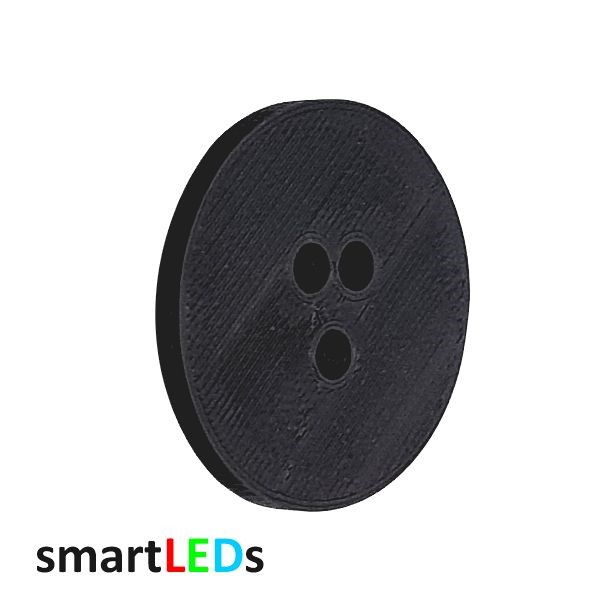

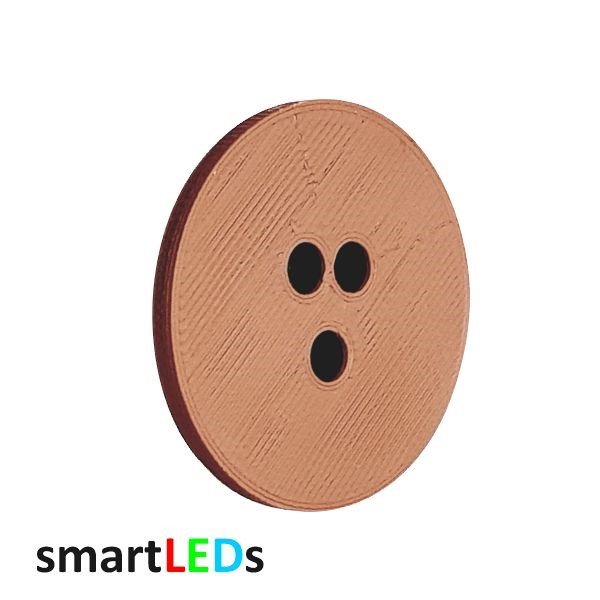

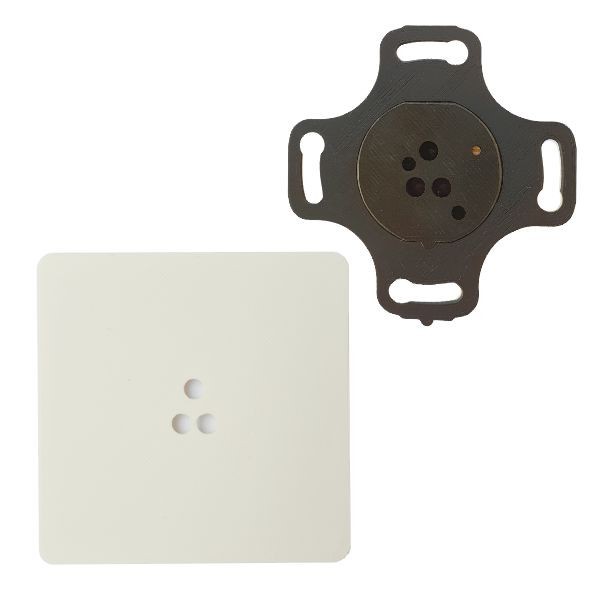

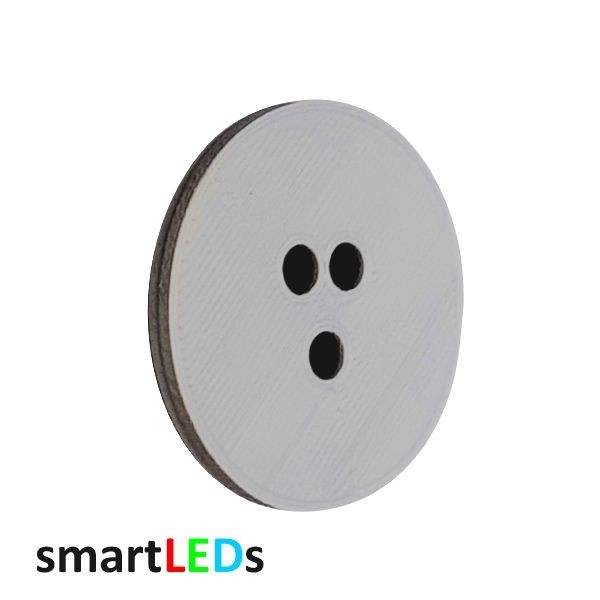

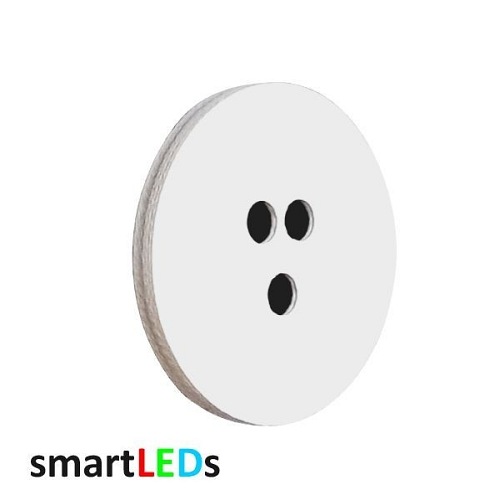

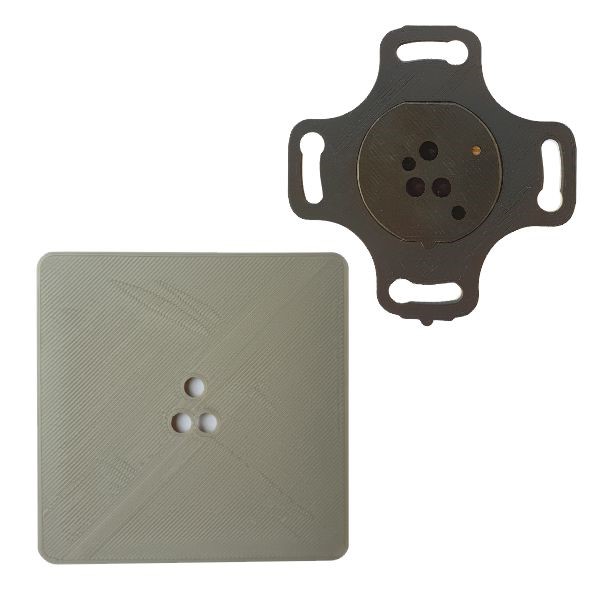

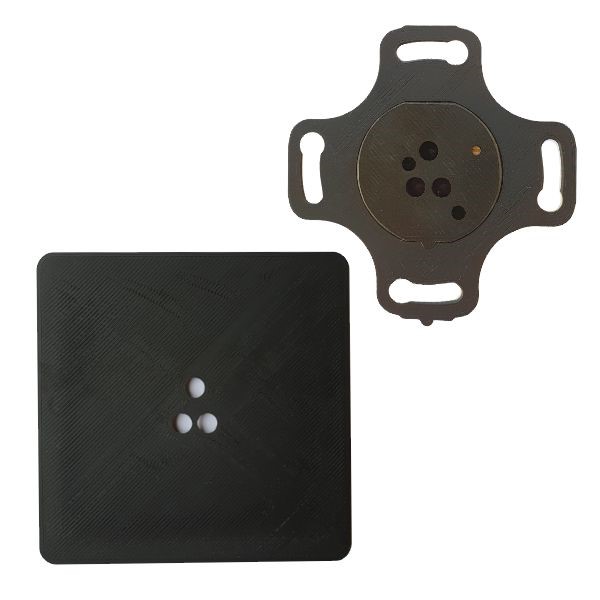

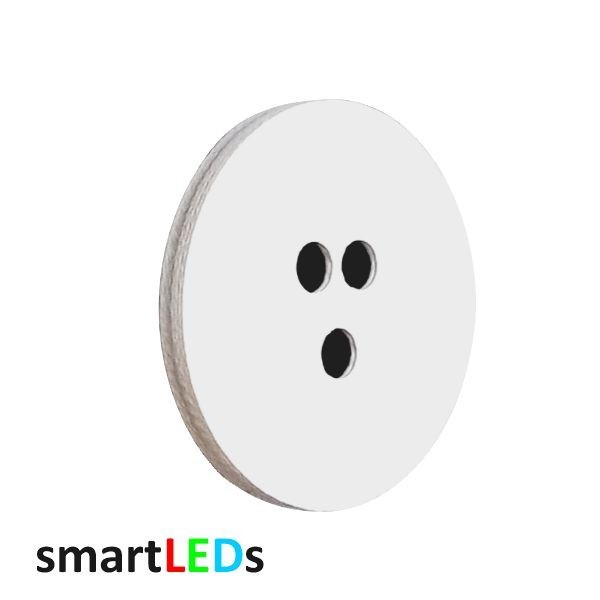

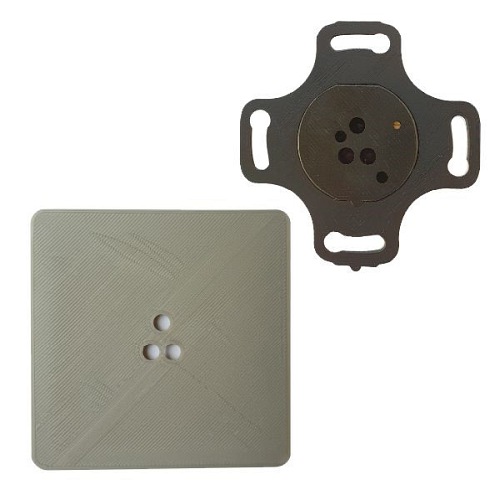

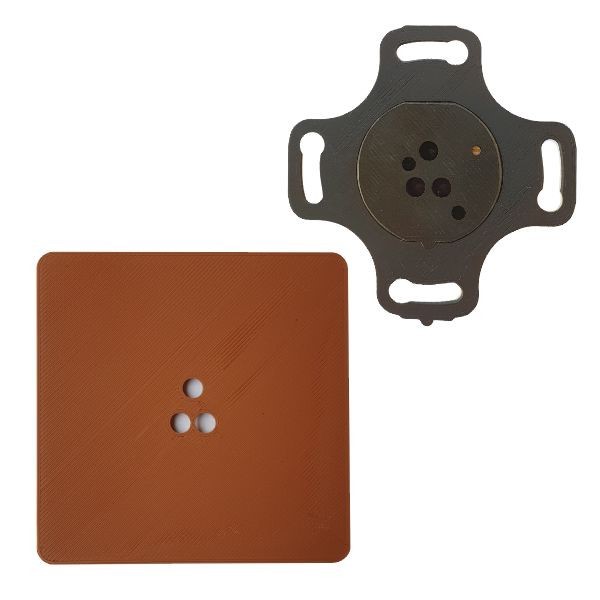

Podstawowym elementem zestawu Standard jest sterownik schodowy SP23-S pełniący funkcję inteligentego włącznika oświetlenia. Aktywacja sterownika SP23-S odbywa się za pomocą czujników odległości i ruchu ALFA 100cm lub DELTA 200cm (w zależności od wybranego modelu). W stanie czuwania sterownika lampy są podświetlone na 2% maksymalnej jasności. Po wykryciu przez dowolny czujnik osoby na schodach sterownik przechodzi do stanu aktywnego, w którym występują fazy: zapalania, świecenia, ostrzegania (opcjonalnie) i gaszenia. Pełne oświetlenie jest włączane kolejno, lampa po lampie (fala świetlna), zgodnie z kierunkiem poruszania się po schodach. Jeśli ruch został wykryty przez oba czujniki UP i DN, lampy są zapalane kolejno z obu stron. Jeśli jest włączona funkcja obsługi półpiętra i zostanie aktywowane wejście MID, zapalanie następuje lampa po lampie, w górę i w dół, począwszy od półpiętra. Po ustalonym czasie świecenia oświetlenie jest przygaszane do wartości podświetlenia 2%. W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie, a w przypadku lamp nieściemnialnych – skokowo. Działanie sterownika w dzień można zablokować poprzez podłączenie do wejścia DIS  przycisku, zewnętrznego automatu zmierzchowego lub zegara astronomicznego (do kupienia osobno), , sterownik nie reaguje wtedy na wejścia sterujące (czujniki ruchu, przyciski) , a lampy są zgaszone. Dopracowany algorytm sterownika gwarantuje prawidłowość działania niezależnie od sposobu aktywacji sterownika (czujniki ruchu, przyciski itp.), liczby osób poruszających się po schodach i kierunku ich ruchu.

Parametry techniczne:

• Liczba sterowanych lamp: 3-23
• Styl zapalania/gaszenia: po kolei (FALA LED)
• Podświetlenie 2% (Uwaga: w sterowniku SP23-S  nie ma możliwości wyłączenia podświetlenia; taką możliwość posiada sterownik SP23-P)
• Wbudowany konfigurator 4 parametrów sterownika
• Duża sterowana moc wyjściowa: 23 x 48W (przy 24V zasilania lamp)
• Trzy wejścia sterujące UP, DN i MID, aktywowane ręcznie (dowolne łączniki bezpotencjałowe typu przycisk), automatycznie (np. 3 czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub w sposób mieszany.
• Wejście DIS do podłączenia  zewnętrznego automatu zmierzchowego lub programowalnego zegara astronomicznego, do kupienia osobno
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe

Konfiguracja sterownika
Zestaw schodowy LED SP23-S posiada prosty konfigurator, umożliwiający zmianę 4 parametrów konfiguracyjnych:

• Liczba lamp: 3-23
• Liczba lamp 1 poziomu: 1-23
• Ściemnialność lamp: TAK, NIE
• Czas świecenia: 0s-240s.

Pozostałe parametry działania sterownika SP23-S są przyjęte optymalnie dla większości zastosowań i odpowiadają następującym wartościom parametrów modelu SP23-P (Premium):
Czas zapalania = 6s; Czas gaszenia = 9s; Kierunek gaszenia = ZGODNY; Jasność = 100%; Podświetlenie = 2%; Lampa Master = NIE; Liczba ostrzeżeń = 0; Typ kroku = STAŁY; Płynność = 5; Poziom aktywny = ZERO; Wejście DIS = BLOKUJ.

W modelu Standard nie ma możliwości zmiany wartości tych parametrów.
